Temiz oda sistemlerinde personel ve malzemelerin taşıdığı parçacıklar en büyük kontaminasyon kaynakları arasındadır. Hava duşu odaları, insan yüzeylerine ve malzeme ambalajına yapışan gevşek parçacıkların çoğunu gidermek için yüksek hızlı temiz hava akışı kullanır. Net sonuç şudur: Bir standart hava duşu 25-30 m/sn'de 15-30 saniye boyunca çalışmak, personel tarafından getirilen ≥0,5μm parçacıkları %95'ten fazla azaltabilir, bu da onu ISO Sınıf 5'ten ISO Sınıf 7'ye kadar olan temiz odaların girişinde vazgeçilmez bir ön arıtma cihazı haline getirir . Performansı, temiz bölgedeki kirlilik yükünü doğrudan belirler. Aşağıdakiler beş boyuttan derinlemesine teknik referans sağlar: hava duşu verimliliği, yapısal parametreler, nozül tasarımı, kilitleme kontrolü ve seçim.

Hava Duşu Verimliliği: Temel Performans Göstergeleri ve Veriler

Hava duşunun temel performansı parçacık giderme verimliliğidir. Sektör tarafından tanınan temel göstergeler aşağıdaki gibidir:

Yapısal Tasarım: Boyutlar, Malzemeler ve Nozül Düzeni

Hava duşunun yapısal tasarımı, kullanıcı deneyimini ve duş etkinliğini doğrudan etkiler. Temel tasarım parametreleri aşağıdaki gibidir:

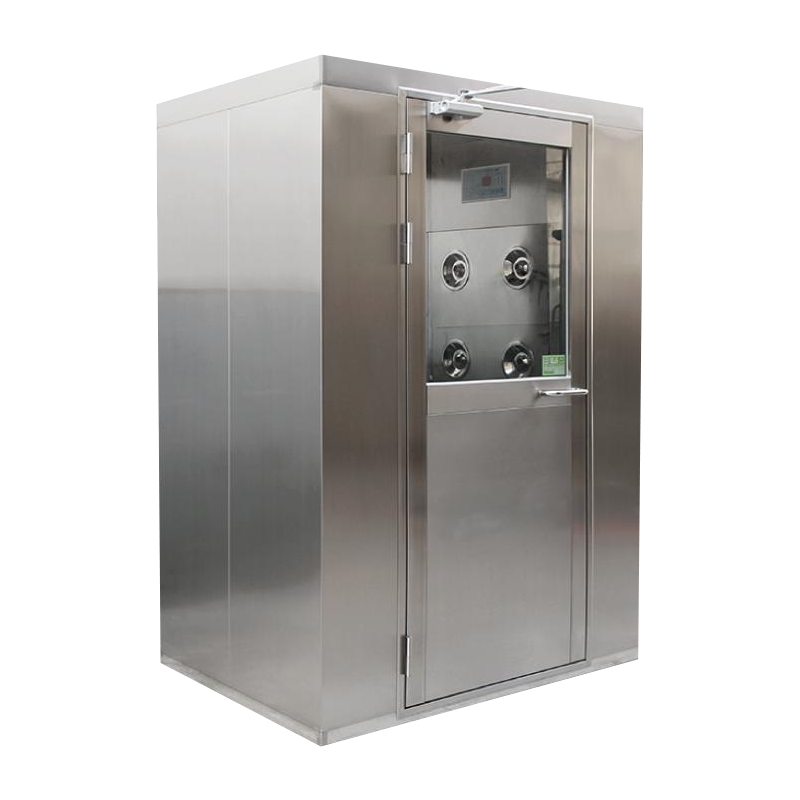

• Genel boyutlar : Standart tek kişilik hava duşu ölçüleri (G×D×Y) 1200×1000×2100mm, geçiş ölçüleri 800×900×1950mm'dir. Çift kişilik hava duşları 1500-1800 mm genişliğe sahiptir. Malzeme hava duşları için derinlik 1500-2000 mm'ye çıkarılmalıdır;
• Hazne malzemesi : Dış duvarlarda elektrostatik sprey kaplamalı 1,2-1,5 mm soğuk haddelenmiş çelik kullanılır; iç duvarlarda 1,0-1,2 mm paslanmaz çelik (304) kullanılır . Tavan ve zeminde de paslanmaz çelik kullanılmıştır; zeminde kaymayı önleyici kabartma yapılması gerekir (desen yüksekliği 0,3-0,5 mm);
• Meme düzeni : Tek taraflı duş, düşük dereceli temiz odalar (ISO 7-8) için uygundur; çift ​​taraflı duş standarttır ve tek taraflıya göre yaklaşık %30 daha yüksek verimlilik sunar; üç taraflı duş (her iki tarafı üstte), baş ve omuz kör noktalarını kapatan ISO 5-6 yüksek dereceli temiz odalar için uygundur . Nozül sayısı: Tek kişilik çift taraflı hava duşlarında genellikle 6-8 nozul bulunur (her tarafta 3-4);
• Meme açısı : Nozullar olmalıdır ayarlanabilir (0-30°) , ayakta durma alanını hedef alıyor. Üst nozullar, baş ve omuz kapsama alanı için 15-20° aşağı doğru eğilir; alt nozullar alt bacak ve ayağın kapatılması için 10-15° yukarıya doğru eğilir;
• Zemin tasarımı : Paslanmaz çelik ızgara veya delikli plaka ≤5mm açıklıklı, yerinden çıkan parçacıkların düzenli olarak temizlenmesi için altında toz toplama çekmecesi bulunan. Araba geçişine uyum sağlamak için ızgara yük kapasitesi ≥300 kg/m² olmalıdır.

Yüksek trafikli lojistik geçişler için (örn. malzeme, ekipman girişi), içinden geçilebilen hava duş tüneli Personelin yürürken duşu tamamladığı, daha yüksek verimlilik sağlayan ve sıkışıklığı önleyen (özel uzunluk 3-6 metre) önerilir.

Fan ve Filtreleme Sistemi: Hava Akışı Gücünün ve Temizliğin Özü

Bir cihazın fanı ve filtresi hava duşu Duş hızını ve hava temizliğini belirleyin. Aşağıda niceliksel bir karşılaştırma gösterilmektedir:

Kilitleme Kontrol ve Erişim Kontrol Sistemi

Hava duşunun kapı kontrol mantığı, çapraz bulaşmayı önleyen temel bir mekanizmadır. Tam bir kontrol sistemi aşağıdaki gereksinimleri karşılamalıdır:

1. Elektronik kilitleme : Giriş ve çıkış kapıları aynı anda açılamaz. Bir kapı açıldığında diğeri otomatik olarak kilitlenir; hava duşu döngüsü sırasında her iki kapı da kilitlenir;
2. Hava duşu mantığı : Personel girişi → giriş kapısı kapanır → sensör personeli algılar (kızılötesi veya mikro anahtar) → fan otomatik olarak çalışır → duş zamanlayıcısı başlar (15-99 saniyeye ayarlanabilir) → duş bittikten sonra, 1-2 saniye gecikme → çıkış kapısı kilidi açılır;
3. Acil durum fonksiyonu : Elektrik kesintisi veya acil durumlarda, her iki kapı da ≤67N açma kuvvetiyle manuel olarak açılabilir olmalıdır. çıkış gereksinimlerini karşılamak için. Ayrıca bir acil durdurma düğmesi de bulunmalıdır; basıldığında fan anında durur ve her iki kapının kilidi açılır;
4. Erişim kontrolü entegrasyonu (isteğe bağlı) : IC kart, parmak izi veya yüz tanıma sistemleriyle entegre edilerek giriş kapısının yalnızca yetkili personel tarafından açılmasına olanak sağlanır. Kontrolör her duşun zamanını, personel bilgilerini ve ekipman durumunu kaydetmelidir;
5. Sesli rehberlik : Yüksek kaliteli hava duşları sesli yönlendirme sistemi ile donatılmalıdır. personele duş süreci boyunca rehberlik etmek (örneğin, "Lütfen hava duşuna girin", "Lütfen kollarınızı kaldırın ve arkanızı dönün", "Duş sürüyor, kapıyı açmayın" vb.).

Kilitleme sistemi güvenilirlik gereksinimleri: MTBF ≥50.000 saat, kilitleme yanıt süresi ≤0,5 saniye . Güvenliği ve güvenilirliği sağlamak için kilitleme fonksiyon testinin aylık olarak yapılması önerilir.

Kurulum ve Bakım: Sahadaki Önemli Noktalar

Hava duşlarının doğru kurulumu ve düzenli bakımı, uzun vadeli performansın sağlanması açısından kritik öneme sahiptir. Anahtar noktalar aşağıdaki gibidir:

• Yerinde kurulum : Hava duşu, temiz oda giriş bölmesine, hazne ile duvar paneli arasındaki boşluk ≤2 mm olacak şekilde, nötr sızdırmazlık maddesiyle doldurulmuş olarak monte edilmelidir. Zemin zeminle aynı seviyede olmalı, seviye sapması ≤2 mm/m olmalıdır. Güç kabloları, özel devreli, en az 3×1,5 mm² alev geciktirici kablolar kullanmalıdır;
• Filtre değiştirme döngüsü : Ön filtreler (G4 sınıfı) her 3-6 ayda bir temizlenmeli veya değiştirilmelidir; HEPA filtreleri (H13/H14) genellikle diferansiyel basınç göstergesi okumalarına bağlı olarak her 1-2 yılda bir değiştirilir. Tozlu veya çok kirli ortamlarda değiştirme döngüleri kısaltılmalıdır;
• Günlük temizlik : Paslanmaz çelik iç duvarları, zemin ızgarasını ve toz toplama çekmecesini her gün temizleyin. Parçacıkların yeniden sürüklenmesini önlemek için toz toplama çekmecesinin haftalık olarak temizlenmesi önerilir. Fan girişleri, biriken tozun temizlenmesi için aylık olarak kontrol edilmelidir;
• Hız ve filtre sızıntı testi : Her altı ayda bir nozül çıkış hızını ölçün; 20 m/s'nin altındaysa fan veya filtre tıkanıklığı olup olmadığını kontrol edin. HEPA filtrelerinin sızdırmaz olduğundan emin olmak için her yıl PAO sızıntı testi yapın;
• Yaygın sorun giderme : Fan çalışmıyor → gücü, sigortayı, aşırı yük korumasını kontrol edin; yetersiz hız → filtre tıkanıklığını, fan dönüş yönünü kontrol edin; kapı kilidi arızası → solenoid bobini, manyetik kapı anahtarını ve kontrol kartını kontrol edin.

Bir üç aylık bakım günlüğü Filtre diferansiyel basıncını, hızını, gürültü seviyelerini ve onarım geçmişini kaydetmek, hava duşlarının uzun süreli istikrarlı çalışmasını sağlamak için en iyi uygulamadır.

Seçim Önerileri: Seçim Hava Duşları Temizlik Sınıfına ve Uygulama Senaryosuna göre

Aşağıda dört tipik uygulama senaryosu için seçim önerileri yer almaktadır:
