C-şekilli çelik aşıklar Manufacturer

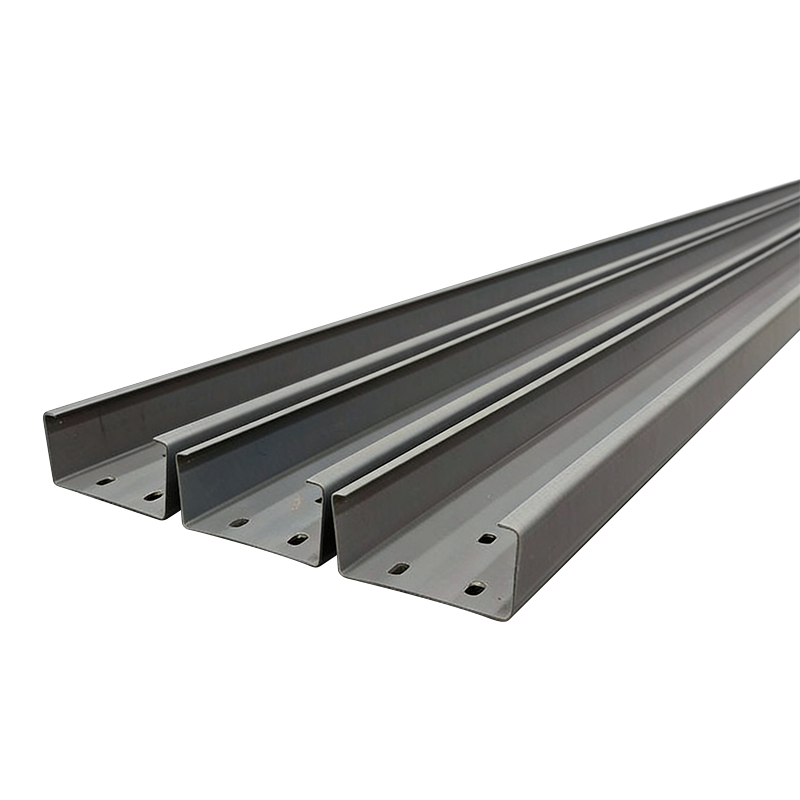

C-şekilli çelik aşıklar çatı veya duvar kaplama panelleri ile birincil çelik çerçeve arasında kritik yük aktarım bağlantısı görevi gören, C şeklinde kesite sahip, ince duvarlı, soğuk şekillendirilmiş yapısal elemanlardır. Tanımlayıcı avantajları: istikrarlı kesitsel mekanik özellikler, yüksek mukavemet-ağırlık oranı ve basit kurulum — endüstriyel tesisler, depolar, lojistik merkezleri ve açıklığa sahip hafif ticari binalar için onları tercih edilen seçenek haline getirin 25 fit (7,6 metre) [^103^]. Sürekli açıklıklar için üst üste binme gerektiren Z-aşıkların aksine, C-aşıklar, montaj hızının ve maliyet verimliliğinin çok önemli olduğu tek açıklıklı ve basit açıklıklı uygulamalarda mükemmeldir.

Duvar desteği, zemin kirişleri veya tek açıklıklı çatı kaplama gerektiren projeler için C-aşıklar, %20–30 maliyet tasarrufu Z-aşık sistemleri üzerinden bindirme bağlantılarının karmaşıklığını ortadan kaldırır. 90 derecelik flanş geometrileri öngörülebilir yük yolları sağlar ve braket ayrıntılarını basitleştirir, bu da onları dünya çapında ön mühendisliği yapılmış metal binalar ve çelik yapı çerçeveleri için tercih edilen çözüm haline getirir.

Kesit Geometrisi ve Yapısal Davranış

C şeklindeki profil mono-simetriktir ve ağ ile 90 derecelik açıda yönlendirilmiş iki paralel yatay flanşlı dikey bir ağ içerir. Bu geometri, yerçekimi ve rüzgar yükleri altında öngörülebilir mekanik davranış sağlar.

Kesit Özellikleri ve Yük Dağılımı

C-kesiti, güçlü ekseni (web'e dik) etrafında istikrarlı bir bükülme performansı sağlayarak, onu eşit dağıtılmış çatı ve duvar yüklerini desteklemek için ideal kılar. Paralel flanşlar, kaplama bağlantı elemanları ve braket bağlantıları için tutarlı dayanma yüzeyleri oluşturur. Ancak kesit açık ve mono simetrik olduğundan kapalı veya Z şekilli kesitlere göre daha düşük burulma direnci sergiler. Bu özellik C-aşıkların Yüklerin kesme merkezinden uygulandığı uygulamalar için en uygunudur veya yanal burulmalı burkulmayı sınırlamak için köprülemenin sağlandığı yer [^95^].

Bölüm Derinliğine Göre Yayılma Yetenekleri

Standart C-aşık derinlikleri arasında değişir 100 mm - 400 mm (4 inç - 16 inç) , her derinlik belirli açıklık ve yük sınırlarına karşılık gelir. Aşağıdaki tablo, standart çatı yükleri [^103^] altında tipik yayılma yeteneklerini özetlemektedir:

Gerçek yayılma kapasitesi aşık aralığına, çelik kalınlığına (ölçü), çatı yüküne (ölü canlı kar) ve yerel inşaat kanunu gerekliliklerine bağlıdır. 8 metreyi aşan açıklıklar için, bindirmeli bağlantılı Z-aşıklar genellikle tekli C-aşık bölümlerinden [^102^] daha ekonomik hale gelir.

Malzeme Özellikleri ve Üretim Standartları

Dayanıklılık ve yapısal bütünlük C-aşıklar temel çelik kalitesi, kaplama sistemleri ve soğuk şekillendirme hassasiyetine tabidir.

Temel Çelik ve Mekanik Özellikler

C-aşıklar üretilmektedir soğuk şekillendirilmiş galvanizli çelik şerit minimum akma dayanımına sahip 345 N/mm² (50 ksi) ASTM A572 Sınıf 50 veya AS/NZS 1397 G450 malzemesine eşdeğerdir. Standart ana metal kalınlıkları (BMT) aralığı 1,5 mm'den 3,0 mm'ye (0,059 inç - 0,118 inç), daha yüksek yük veya daha geniş aralık uygulamaları için daha ağır ölçüler seçilmiştir [^97^]. Soğuk şekillendirme işlemi çeliği sertleştirir ve akma mukavemetini ana bobin malzemesine kıyasla %10-15 artırır.

Korozyon Koruma Sistemleri

Piyasaya üç kaplama seçeneği hakimdir:

• Sıcak daldırma galvanizli (Çinko kaplama) : Standart kaplama kütlesi 180–275 g/m² (Z180–Z275), 40 yıllık korozyon direnci iyi huylu iç ortamlarda [^96^].
• ZAM kaplama (Çinko-Alüminyum-Magnezyum) : Saf çinkonun 2–3 katı korozyon direnci sunan gelişmiş alaşım kaplama, kıyı veya yüksek nemli endüstriyel ortamlar için idealdir [^104^].
• Prime boyalı kaplama : Estetik uyum sağlamak amacıyla galvanizli alt tabaka üzerine renkli kaplama panelleri ile uygulanır; bağımsız bir korozyon bariyeri değildir.

İmalat Toleransları

Hassas üretim, kurulum sırasında montaj kalitesini garanti eder. Standart üretim toleransları [^101^]'dir:

• Uzunluk: ±5 mm
• Flanş genişliği: ±1 mm
• Web derinliği: ±1 mm
• Delik merkezi aralığı: ±1,5 mm

C-Aşık ve Z-Aşık: Seçim Kriterleri

Hem C hem de Z bölümleri ikincil çerçeve elemanları olarak görev yaparken, farklı geometrileri uygulama uygunluğunu belirleyen anlamlı performans farklılıkları yaratır.

Temel kural: duvar kirişleri, zemin kirişleri ve 8 metrenin altındaki tek açıklıklı çatılar için C aşıkları kullanın; Çok açıklıklı çatılar, büyük endüstriyel alanlar ve yoğun kar veya rüzgar yükü olan projeler için Z aşıklarını belirtin [^96^].

En İyi Kurulum Uygulamaları ve Destek Gereksinimleri

Doğru kurulum, C-aşıkları bireysel üyelerden yerçekimine, rüzgara ve sismik yüklere dayanabilen tutarlı bir yapısal sisteme dönüştürür.

Aşık Aralığı ve Destek Detayları

Metal çatı kaplamaları için standart aşık aralığı 1,2 m ila 1,8 m (4 ft ila 6 ft) Kaplama profiline ve tasarım yüklerine bağlı olarak merkezde. C-aşıklar, açılı konnektör braketleri veya ana çerçeve kirişlerine veya kolonlarına cıvatalanmış genel amaçlı braketlerle desteklenir. Braket seçimi aşık derinliğine uygun olmalıdır: C150 aşık için AC150 braket (her biri 0,30 kg) gerekirken, C300 aşık için AC300 braket (her biri 0,69 kg) [^101^] gerekir.

Yanal Stabilite için Köprüleme

Açık C-kesitleri yanal burulmalı burkulmaya duyarlı olduğundan, köprüleme (aynı zamanda sarkma çubukları veya uç desteği olarak da adlandırılır) önemlidir. Köprüleme, sıkıştırma flanşının desteksiz uzunluğunu sınırlar ve yük altında dönmesini engeller. Önerilen maksimum köprüleme aralığı:

• C100 bölümleri : 2000 mm maksimum aralık
• C150 bölümleri : 3000 mm maksimum aralık
• C200–C400 bölümleri : 4000 mm maksimum aralık [^101^]

Köprüleme genellikle tek açıklıklar için orta açıklığa ve sürekli açıklıklar için üçüncü noktalara kurulur. HookFast tarzı köprüleme sistemleri, aşık ağındaki önceden delinmiş deliklere doğrudan klipslenerek aletsiz kuruluma olanak tanır.

Kurulum Sırası

Önerilen montaj sırası hem güvenliği hem de boyutsal doğruluğu sağlar:

1. Aşık çizgilerini işaretleyin birincil çerçeve elemanları üzerinde belirtilen aralıkta.
2. Braketleri takın her aşık destek noktasında ±3 mm dahilinde seviye hizalaması sağlanır.
3. C aşıklarını yerleştirin açık tarafı tutarlı bir şekilde yönlendirilecek şekilde braketlerin üzerine yerleştirin (köprüleme bağlantısını kolaylaştırmak için çatı aşıkları için tipik olarak aşağı doğru).
4. Aşıkları braketlere cıvatalayın rondelalı M12 veya M16 cıvataların kullanılması; 50–70 N·m'ye kadar tork.
5. Köprülemeyi kurun Aşık hattını stabilize etmek için çatı veya duvar kaplamasını uygulamadan önce.
6. Hizalamayı doğrulayın : Aşık üstleri ölü yük altında L/360 sehim sınırı dahilinde aynı seviyede olmalıdır.

Endüstri Sektörlerindeki Uygulamalar

C-şekilli çelik aşıklar Her biri farklı performans talepleri gerektiren geniş bir inşaat türü yelpazesinde kullanılmaktadır.

Endüstriyel Tesisler ve Depolar

Üretim ve depolama için ön mühendisliği yapılmış çelik binalarda, C-aşıklar trapez çatı levhalarını ve duvar kaplama panellerini destekler. Tipik bölme genişlikleri 6–8 metre C200 veya C250 aşık kapasiteleriyle mükemmel şekilde hizalayın. C-aşıkların hafif yapısı (C200×1,5 mm yaklaşık olarak ağırlıktadır) 4,5 kg/m ) montaj sırasında vinç taleplerini azaltır ve ana çerçeve üzerindeki toplam ölü yükü azaltır [^101^].

Lojistik Merkezleri ve Dağıtım Merkezleri

Modern lojistik tesisleri geniş açıklıklara ve yüksek saçak yüksekliklerine ihtiyaç duyar. Ana çerçeveler genellikle ana çatı için Z-aşıklar kullanırken, C-aşıklar sıklıkla ana çatı için belirtilir. asma katlar, kanopiler ve bölme duvarları açıklıkların daha kısa olduğu ve yüklerin daha hafif olduğu yerler. Kurulum kolaylığı, hızlı geliştirmelerde proje teslimini hızlandırır.

Fotovoltaik Destek Sistemleri

C-aşıklar, yere monte güneş panelleri ve çatı üstü PV kurulumları için tercih edilen bir çerçeveleme elemanı olarak ortaya çıkmıştır. Açık kanal profilleri, güneş paneli rayları için cıvatalı kelepçe bağlantılarını kolaylıkla kabul eder ve galvanizli kaplama, onlarca yıllık dış mekan maruziyetine dayanır. Standart C150 veya C200 bölümleri 1,5–2,0 m aralık 1,0 m × 2,0 m'lik tipik PV modülü boyutları için yeterli desteği sağlar.

Tarımsal ve Kırsal Binalar

Çiftlik binaları, ekipman barakaları ve hayvan barınakları, C-aşıkların maliyet verimliliğinden ve korozyon direncinden yararlanır. Bu uygulamalarda, orta açıklıklardaki C100 veya C150 profiller, malzeme maliyetlerini minimum düzeyde tutarken metal çatı kaplama için yeterli kapasite sağlar. 40 yıl hizmet ömrü Galvanizli C-aşıkların kullanımı, bakım erişiminin sınırlı olabileceği kırsal ortamlarda uzun vadeli değer sağlar [^96^].

Kalite Kontrol ve Uygunluk Standartları

C-aşık performansının sağlanması, tedarik zinciri boyunca tanınmış malzeme ve tasarım standartlarına bağlı kalmayı gerektirir.

Malzeme ve Tasarım Kodları

C-aşık tasarımı ve üretimi aşağıdaki standartlara tabidir:

• AS/NZS 4600:2018 (Avustralya/Yeni Zelanda): Aşık kapasitesi hesaplamalarında yaygın olarak başvurulan soğuk şekillendirilmiş çelik yapılar tasarım kodu.
• ASTM A1003/A1004 (ABD): Soğuk şekillendirilmiş çerçevelemede kullanılan çelik sac için standart spesifikasyon.
• TR 1993-1-3 (Avrupa): Soğuk şekillendirilmiş ince ölçülü elemanlar ve kaplama için Eurocode 3 tasarım kuralları.
• GB/T 2518 (Çin): Sürekli sıcak daldırmalı çinko kaplı çelik levhalar ve şeritler için standart.

Fabrika Kalite Güvencesi

Saygın üreticiler ISO 9001 kalite yönetim sistemlerini aşağıdaki denetim protokolleriyle uygulamaktadır:

1. Gelen bobin muayenesi : Değirmen sertifikalarına göre akma mukavemetini, kaplama kütlesini ve kalınlık toleransını doğrulayın.
2. Proses içi izleme : Rulo şekillendirme boyutlarını her 2 saatte bir kontrol edin; profil doğruluğunu korumak için silindir boşluklarını ayarlayın.
3. Delik açma doğrulaması : Geçer/geçmez mastarlarını kullanarak delik merkezlerini, çaplarını ve kenar mesafelerini doğrulayın.
4. Son muayene : Her demetin uzunluğunu, düzlüğünü ve yüzey kalitesini ölçün; Kaplama hasarı veya boyutsal uyumsuzluk bulunan parçaları reddedin.
