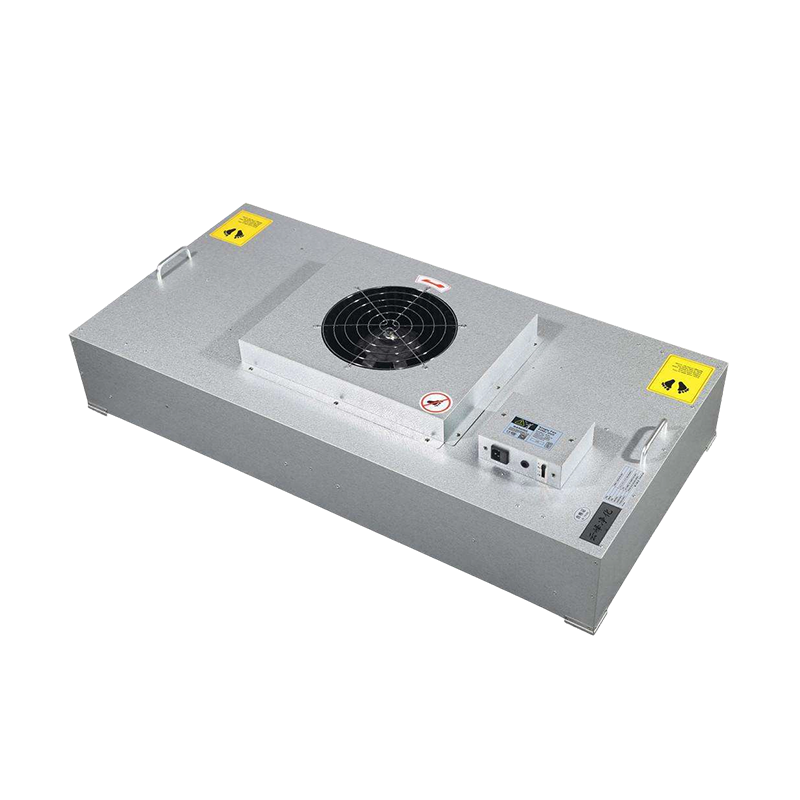

FFU Unit Manufacturer

Ürün Özellikleri:
Fan, uzun ömürlü, düşük gürültülü, bakım gerektirmeyen çalışma, düşük titreşim ve kademesiz hız kontrolü özelliklerine sahip bir Alman EBM doğrudan tahrikli, yüksek verimli santrifüj fanı kullanır. Fan güvenilirdir ve 50.000 saatin üzerinde çalışma ömrüne sahiptir.
Özellikle modüler ultra temiz üretim hatları için uygundur ve proses gerekliliklerine bağlı olarak tek başına veya Seri olarak bağlanarak Sınıf 100 montaj hattı oluşturulabilir.
Muhafaza paslanmaz çelikten, alüminyum alaşımdan veya soğuk haddelenmiş çelik levhadan yapılmıştır; bu da hafif, korozyona dayanıklı, paslanmaya dayanıklı ve estetik açıdan hoş bir tasarım sağlar.
Fabrikadan çıkmadan önce her ürün, kaliteyi sağlamak için ABD Federal Standardı 209E'ye göre bir parçacık sayacı kullanılarak ayrı ayrı taranır ve test edilir.
İsteğe bağlı aksesuarlar:
Enerji tasarrufu, merkezi bilgisayar kontrolü, kararlı çalışma, düşük gürültü ve dijital hız kontrolü özelliklerine sahip Alman EBM DC fanı. Yüksek verimli filtrenin başlangıç ​​direnci altında %50'den fazla enerji tasarrufu sağlayabilir, bu da düşük işletme maliyetlerine yol açar. Bir bilgisayar, yaklaşık 8000 fanın çalışmasını, hız ayarını ve durum izlemesini merkezi olarak kontrol edebilir.
ULPA ultra yüksek verimli filtre.
Dairesel kanal arayüzü.

Ürün Kategorileri

  1. Temiz oda sistemleri
    1. Temiz oda panelleri
    2. Temiz Oda Alüminyum profiller
    3. Temiz oda kapısı
    4. Temiz oda pencereleri
    5. Hava duşu
    6. Temiz Oda Pencereden Geçiş
    7. FFU ünitesi
    8. Temiz Oda Hava Filtresi
  2. Çelik yapı sistemi
    1. Renk kaplı çelik profilli saclar
    2. Çelik zemin kaplaması
    3. Renkli çelik sandviç panel
    4. C-şekilli çelik aşıklar
  3. Geçici Yapı Sistemleri

Sıcak Ürünler

  • FFU ünitesi

    FFU ünitesi
    Ürün Özellikleri: Fan, uzun ömürlü, düşük gürültülü, bakım gerektirmeyen çalı

Kaisier Hakkında

Kaisier Dünyayı Temizliyor Teknoloji Yarını Güçlendiriyor

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM Fan Filter Unit Company and FFU Unit Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Şirket Profili
Onur Belgesi
  • ISO 9001
  • ISO 14001
  • ISO 45001

İlgili Ürünler

En Son Haberlerimiz

Mesaj Geri Bildirimi

FFU ünitesi Industry knowledge

Temiz oda sistemlerinde, FFU (Fan Filtre Ünitesi), temiz hava sağlayan, bir fan ve yüksek verimli filtreyi birleştiren ve doğrudan tavan ızgarasına monte edilen temel cihazdır. Net sonuç şudur: Bir FFU'nun enerji verimliliği, gürültü seviyesi, hizmet ömrü ve kontrol yöntemi, bir temiz odanın işletme maliyetini ve temizlik stabilitesini doğrudan belirler. EC fırçasız DC fan ve H14 yüksek verimli filtreyle donatılmış bir FFU, nominal hava akışında geleneksel AC fan ünitelerine kıyasla enerji tüketimini %50'den fazla azaltabilir, gürültü seviyelerini 52 dB dahilinde koruyabilir ve merkezi izleme ve grup kontrol özellikleri sunabilir . Aşağıdakiler beş boyuttan derinlemesine teknik referans sağlar: fan tipi, filtreleme sistemi, muhafaza yapısı, akıllı kontrol ve seçim parametreleri.

Fan Tipleri: EC ve AC Fanların Kapsamlı Karşılaştırması

Fan, bir FFU'nun temel bileşenidir ve enerji tüketimini, gürültü seviyesini ve hizmet ömrünü doğrudan belirler. İki ana fan tipinin ayrıntılı bir karşılaştırması aşağıda gösterilmiştir:

Tablo 1: EC fırçasız DC fan ile AC fanın performans karşılaştırması
Performans Parametresi EC Fırçasız DC Fan AC Fanı (Geleneksel) Avantaj Karşılaştırması
Motor Verimi (%) ≥70% %40-50 EC enerji tüketimini %40 azaltır
Hız Kontrol Yöntemi 0-10V/PWM/RS485 kademesiz Transformatör/triyak (kademeli veya sınırlı) EC daha yumuşak, daha geniş kontrol aralığı sunar
Gürültü Seviyesi (dBA) 48-52 @ nominal hava akışı 55-62 @ nominal hava akışı EC 3-10dB daha sessizdir
Tasarım Ömrü (saat) ≥80.000 (örneğin, Alman EBM'si) 50.000-60.000 EC ömrü %30-60 daha uzun
Bakım Gereksinimleri Bakım gerektirmez (fırçasız) Karbon fırça/kapasitör değişimi EC bakım gerektirmez
Göreli Maliyet Başlangıç %30-50 Temel EC geri ödeme süresi yaklaşık. 1-2 yıl

Filtrasyon Sistemi: HEPA ve ULPA Seçimi ve Sızıntı Testi

Bir FFU'nun filtresi, sağlanan havanın temizlik seviyesini belirler. Farklı filtre sınıflarına ait teknik parametreler ve uygulama senaryoları aşağıda gösterilmektedir:

Tablo 2: FFU için ortak filtre sınıflarının karşılaştırılması
Filtre Sınıfı Verimlilik (@0,3μm) Başlangıç Direnci (Pa) Uygulanabilir Temizlik Sınıfı Tipik Uygulamalar
H13 (HEPA) %99,97 180-220 ISO 7-8 (Sınıf 10.000/100.000) Elektronik montaj, gıda paketleme
H14 (HEPA) %99,995 220-280 ISO 6 (Sınıf 1.000) Farmasötik GMP, tıbbi cihazlar
U15 (ULPA) %99,9995 250-320 ISO 5 (Sınıf 100) Yarı iletken litografi, BSL laboratuvarları
U17 (ULPA) %99,999995 300-380 ISO 4-5 (Sınıf 10/100) Gelişmiş yarı iletken, nanoteknoloji

Muhafaza Yapısı ve Malzemeleri: Hafifliği ve Korozyona Direnci Dengelemek

FFU muhafazaları için yaygın olarak üç malzeme kullanılır: paslanmaz çelik, alüminyum alaşımı ve soğuk haddelenmiş çelik. Aşağıda ayrıntılı bir karşılaştırma gösterilmektedir:

Tablo 3: FFU muhafaza malzemelerinin karşılaştırılması
Malzeme Ağırlık (kg/birim) Korozyon Direnci Yüzey İşlemi Uygulanabilir Senaryolar Göreli Maliyet
304 Paslanmaz Çelik 25-30 Mükemmel Fırçalanmış/Ayna İlaç, gıda, aşındırıcı ortamlar Temel 50%
Alüminyum Alaşım 18-22 iyi Eloksal Elektronik temiz odalar, hafif uygulamalar Temel 20%
Soğuk Haddelenmiş Çelik Toz Boya 20-25 Fuar Elektrostatik sprey (≥80μm) Genel endüstri, düşük bütçeli projeler Temel

Akıllı Kontrol Sistemleri: Grup Kontrolü ve Enerji İzleme

Modern temiz odalarda, FFU'lar genellikle çok sayıdadır (yüzlerce ila binlerce birim), merkezi yönetim için akıllı kontrol sistemleri gerektirir. Kontrol sisteminin temel fonksiyonları aşağıdaki gibidir:

  • Merkezi izleme platformu : Tek bir bilgisayar merkezi olarak en fazla kontrol edebilir 8.000 EC fan FFU'su , her fanın hızını, çalışma durumunu, arıza alarmlarını ve kümülatif çalışma süresini gerçek zamanlı olarak izlemek;
  • Bölge gruplandırma kontrolü : FFU'lar, birleşik hız ayarı ve başlatma/durdurma kontrolü için alana veya temizlik sınıfına göre gruplandırılabilir. Örneğin, üretim saatlerinde yüksek hızlı çalışma, gece veya üretim dışı saatlerde otomatik olarak düşük hızlı enerji tasarrufu moduna geçiş;
  • Diferansiyel basınç kilitleme : Temiz oda diferansiyel basınç sensörlerine bağlı olup, oda basıncı ayar noktasının altına düştüğünde basınç stabilitesini korumak için FFU hızını otomatik olarak artırır;
  • Enerji tüketimi istatistikleri ve optimizasyonu : Sistem, FFU başına kümülatif güç tüketimini otomatik olarak hesaplar, enerji raporları oluşturur, yüksek tüketimli birimleri tanımlar ve çalışma stratejilerini optimize eder. EC hayranları başarabilir %50'den fazla enerji tasarrufu başlangıç HEPA filtre direnci altında;
  • Uzaktan erişim ve alarmlar : LAN veya internet üzerinden uzaktan izlemeyi destekler; fan arızası, filtre tıkanması veya iletişim kesintisi durumunda otomatik olarak alarm bildirimleri (SMS/e-posta/APP push) gönderir.

Kontrol yöntemleri: EC fanları, ≤1 saniye yanıt süresiyle 0-10V, PWM veya RS485 iletişim hızı kontrolünü destekler. Alman EBM gibi saygın markaların seçilmesi, MODBUS RTU protokolü aracılığıyla ana bilgisayarlarla sorunsuz bir şekilde entegre olan güvenilir yerleşik kontrol modülleri sağlar.

Kurulum ve Seçim: Temiz Odalarda FFU için Temel Uygulama Kılavuzları

Aşağıda FFU seçimi ve kurulumuna ilişkin temel parametreler ve öneriler yer almaktadır:

Tablo 4: FFU seçimi ve uygulama parametresi önerileri
Uygulama Senaryosu Önerilen FFU Boyutu (mm) Nominal Hava Akışı (m³/h) Yüz Hızı (m/s) Düzenleme Yoğunluğu (birim/m²)
ISO 5 (Sınıf 100) full coverage 1175×575 veya 1225×1225 1000-1500 0,35-0,45 %90-100 kapsama
ISO 6 (Sınıf 1.000) partial coverage 1175×575 800-1000 0,25-0,35 %20-35
ISO 7 (Sınıf 10.000) 1175×575 600-800 0,22-0,28 %15-25
Malzeme/localized clean zone 610×610 veya özel 300-600 0.35-0.50 Yerelleştirilmiş düzenleme

FFU Bakım ve Yaşam Döngüsü Yönetimi

FFU'ların uzun süreli istikrarlı çalışmasını sağlamak için düzenli bakım kritik öneme sahiptir. Önerilen bakım programı aşağıdaki gibidir:

  1. Aylık denetim : FFU çalışma durumunu (anormal gürültü veya titreşim yok), diferansiyel basınç göstergesi okumalarını (başlangıç değeri ve eğilimi kaydedin) ve ön filtre toz birikimini kontrol edin;
  2. Üç ayda bir : Fan pervanesini ve muhafazanın içini temizleyin (tüy bırakmayan mendiller ve izopropil alkol kullanarak); gevşek elektrik bağlantılarını kontrol edin;
  3. Altı ayda bir : FFU çıkış hızını ve düzgünlüğünü test edin (en az 5 nokta ölçün); hız sapması ±%20'yi aşarsa fan hızını ayarlayın veya filtreyi inceleyin;
  4. Yıllık : HEPA/ULPA filtre sızıntısı olmadığından emin olmak için PAO sızıntı testi yapın. Diferansiyel basınç sensörlerini ve kontrol sistemlerini aynı anda kalibre edin;
  5. Filtre değişimi : Fark basıncı başlangıç direncinin iki katına ulaştığında veya PAO sızıntı testi sızıntıyı ortaya çıkardığında filtreyi değiştirin. Değiştirmeden sonra sızıntı olup olmadığını yeniden test edin.

FFU'lar Yüksek kaliteli EC fanlarıyla (örn. Alman EBM) donatılmış normal bakım koşulları altında, 80.000 saat sürekli hatasız çalışma kapasitesine sahip fan bileşeniyle birlikte 10 yıldan fazla toplam ünite hizmet ömrü . Her FFU için kurulum tarihini, bakım geçmişini ve filtre değiştirme aralıklarını belgeleyen ekipman kayıtlarının oluşturulması, öngörücü bakımı mümkün kılar ve temizliği tehlikeye atabilecek ani arızaları önler.
