El yapımı temiz oda panelleri Manufacturer

El yapımı temiz oda panelleri, bir tür güçlendirilmiş kompozit temiz oda panelidir. Ürün, proje gereksinimlerine göre özel uzunluk ve genişliklere olanak tanıyan, yarı mekanik ve manuel işlemlerin bir kombinasyonu kullanılarak üretilmektedir.  Birden çok kez monte edilip sökülebilirler, bu da kurulumu kolaylaştırır ve önemli genel faydalar sağlar.

Yüzey Malzemesi: Renk kaplı çelik levha, galvanizli çelik levha, paslanmaz çelik levha, anti-statik levha, korozyona dayanıklı levha ve diğer özel temiz oda malzemeleri.

İç Çekirdek Malzemesi: Çekirdek malzemesi taş yünü, kağıt (alüminyum) petek, poliüretan (PU), polistiren (EPS), ekstrüde polistiren (PE), içi boş magnezyum oksit levha, silikon kaya levha, magnezyum oksisülfat levha, magnezyum oksit levha, alçı levha vb. olabilir.

Yapısal Çerçeve: Çevrede galvanizli çelik şerit salma, alüminyum profil salma veya plastik çelik salma kullanılır.

Ürün Özellikleri:
El yapımı paneller yüksek mukavemet, ses yalıtımı, ısı yalıtımı, ısı yalıtımı, sismik dayanıklılık, özelleştirilebilir boyutlar, rahat bağlantı, kolay sökülebilirlik, gizli çekirdek malzemesi ve kullanışlı yapı sunar.

Özellikler:
Renkli çelik levha kalınlığı: genellikle 0,426 mmt ~ 0,7 mmt;
Kalınlık: 50 mmt, 75 mmt, 100 mmt, 150 mmt, 200 mmt;
Genişlik: Genellikle 1180mm, 1150mm, 980mm, standart olmayan paneller her genişlikte mevcuttur;
Uzunluk: İhtiyaca göre üretilebilir;

Bağlantı: Genellikle H şeklinde alüminyum, H şeklinde çelik ve dil ve oluk bağlantıları kullanır.

Uygulama Kapsamı:
Yüksek teknolojili elektronik, ilaç, kimya, gıda ve diğer endüstrilere yönelik temiz oda muhafazalarında ve tavanlarında yaygın olarak kullanılır; endüstriyel tesisler, depolar, soğuk hava depoları, fırınlar, klima duvar panelleri ve diğer temiz oda uygulamaları.

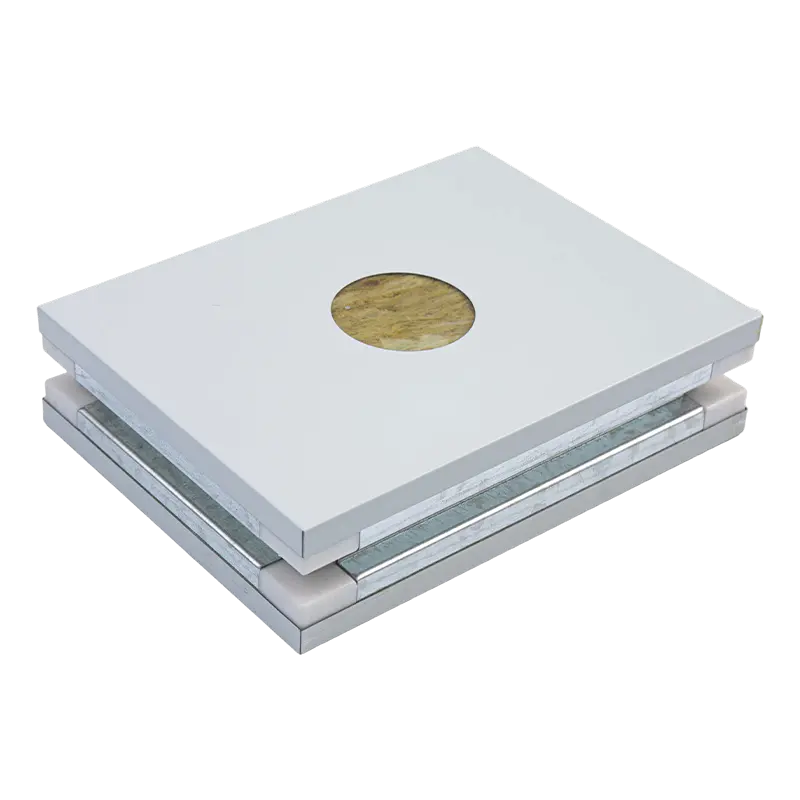

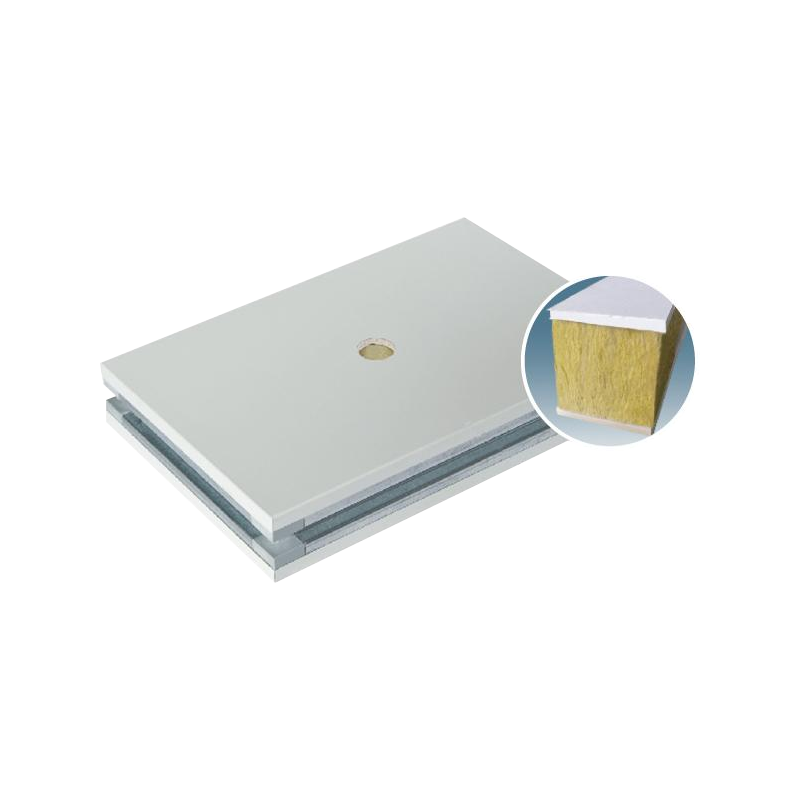

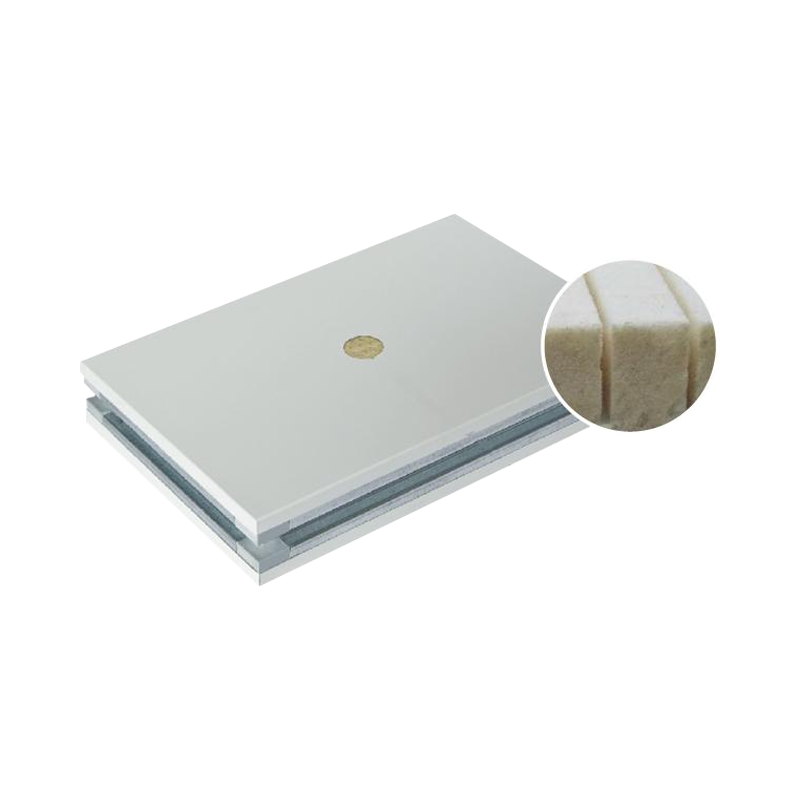

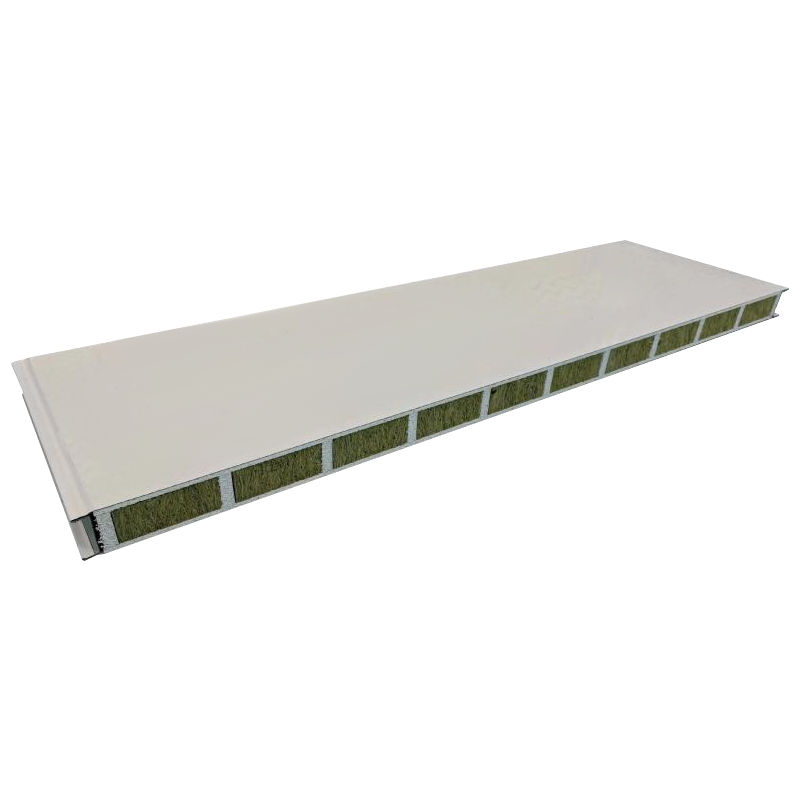

Ürün Çeşitliliği: Taşyünü renkli çelik paneller, magnezyum oksit taşyünü renkli çelik paneller, içi boş magnezyum oksit renkli çelik paneller, poliüretan renkli çelik paneller, alüminyum (kağıt) petek renkli çelik paneller, alçı taşyünü renkli çelik paneller, silikon taş renkli çelik paneller ve magnezyum oksisülfat renkli çelik paneller mevcuttur. Müşteri ihtiyaçlarına göre özel çekirdek malzemeleri ve özellikleri de üretilebilmektedir. Fizikokimyasal Özellikler: Ürünün çelik yüzeyi yüksek dereceli polyester fırınlanmış kaplamaya, alüminyum-çinko kaplamaya veya paslanmaz çelik plakaya sahiptir, böylece iyi bir korozyon direnci sağlar; çekirdek malzeme müşteri gereksinimlerine göre özelleştirilebilir.

Ürün Kategorileri

  1. Temiz oda sistemleri
    1. Temiz oda panelleri
    2. Temiz Oda Alüminyum profiller

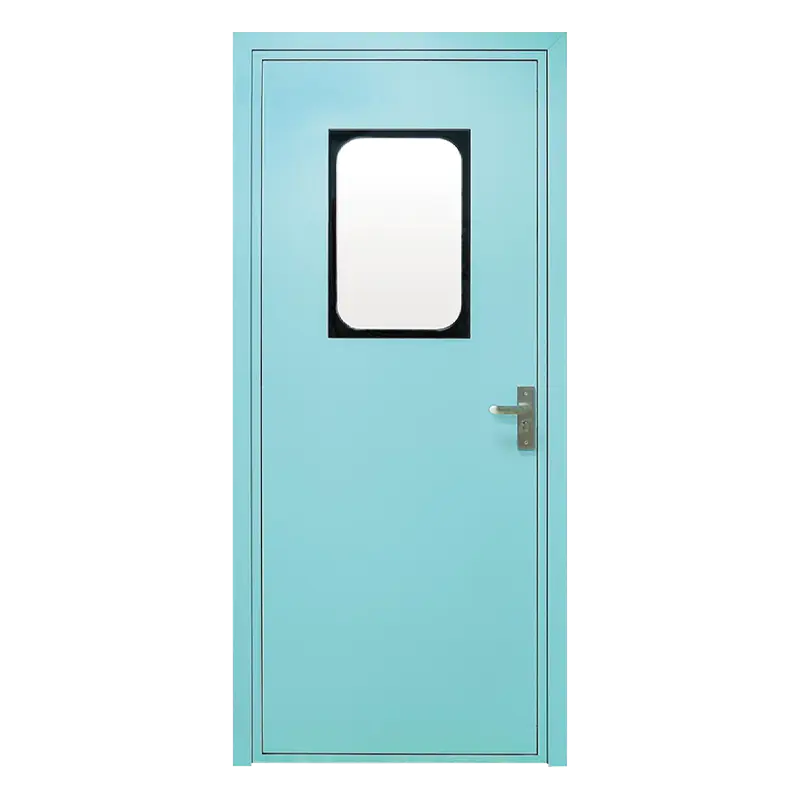

    3. Temiz oda kapısı

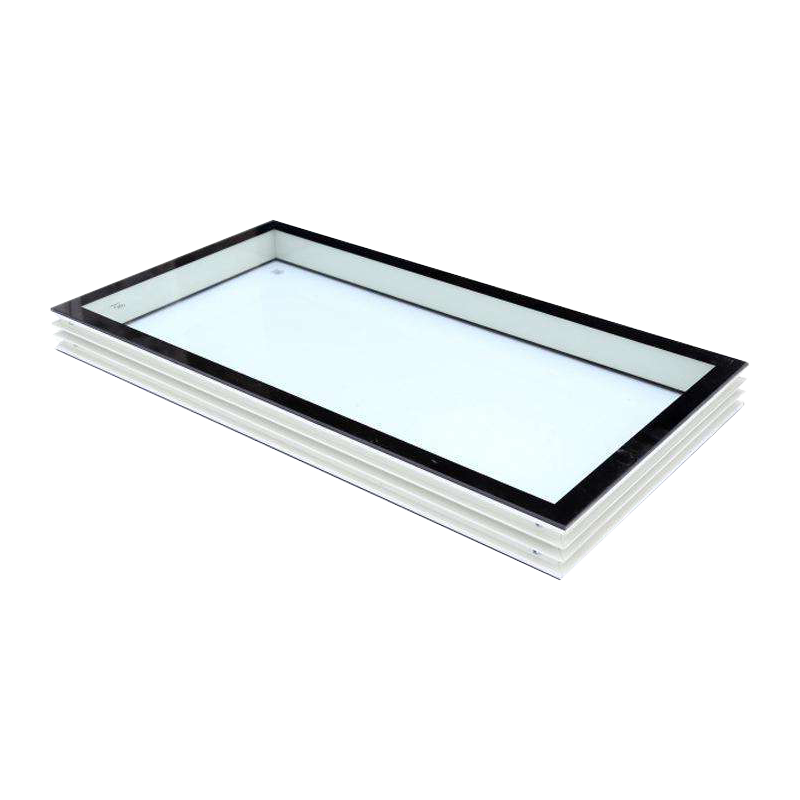

    4. Temiz oda pencereleri
    5. Hava duşu
    6. Temiz Oda Pencereden Geçiş
    7. FFU ünitesi
    8. Temiz Oda Hava Filtresi
  2. Çelik yapı sistemi
    1. Renk kaplı çelik profilli saclar
    2. Çelik zemin kaplaması
    3. Renkli çelik sandviç panel
    4. C-şekilli çelik aşıklar
  3. Geçici Yapı Sistemleri

Sıcak Ürünler

Kaisier Hakkında

Kaisier Dünyayı Temizliyor Teknoloji Yarını Güçlendiriyor

Zhejiang Kaisier Clean Technology Co.,Ltd. upholding the brand mission of "Kaisier Cleans the Globe, Tech Empowers Tomorrow", Zhejiang Kaisier Clean Technology Co., Ltd. and its Thai subsidiary are a technology-driven enterprise in the clean industry with a global layout. The company has built four modern production bases in China and Thailand, forming a "domestic coordination + international radiation" capacity network equipped with intelligent production lines and precision testing equipment to ensure stable and efficient supply.
We are a China OEM/ODM El yapımı temiz oda panelleri Company and El yapımı temiz oda panelleri Manufacturer, specialize in R&D, production and sales of a full range of clean panels, including color steel sandwich panels, rock wool clean panels and magnesium oxide clean panels, which can meet the stringent requirements of Class 100 to Class 300,000 air purification projects. Our products lead the world in fire resistance, antibacterial and antistatic performance, and are widely applied in high-end fields such as healthcare, electronics and food industries, providing one-stop services from solution design to after-sales support. With technological innovation as the core and the philosophy of "precision engineering for ultimate cleanliness", we are committed to delivering safe and reliable clean space solutions for global customers.
Şirket Profili
Onur Belgesi
  • ISO 9001
  • ISO 14001
  • ISO 45001

İlgili Ürünler

En Son Haberlerimiz

Mesaj Geri Bildirimi

El yapımı temiz oda panelleri Industry knowledge

Yüksek yük taşıma kapasitesi, yüksek düzlük ve tekrarlanan sökme/takma işlemleri gerektiren temiz oda projelerinde, el yapımı temiz oda panelleri — benzersiz çevre takviyeli çerçeveleri ve özel üretim yetenekleriyle — standart makine yapımı panellerden önemli ölçüde daha iyi performans gösterir. Net sonuç şudur: Asılı yüklerin 50 kg/m²'yi aştığı veya sık proses düzeni değişikliklerinin beklendiği ISO Sınıf 6 (Sınıf 1.000) ve üzeri temiz bölgeler için el yapımı temiz oda panelleri seçilmelidir . İlk yatırım, makine yapımı panellere göre yaklaşık %30-%40 daha yüksek olmasına rağmen, toplam yaşam döngüsü değeri (özellikle temiz oda yenilemeleri ve üretim kaybı dikkate alındığında) daha üstündür. Aşağıdakiler dört boyuttan derinlemesine teknik referans sağlar: yapısal parametreler, çekirdek malzeme seçimi, kurulum bağlantıları ve gerçek dünya örnekleri.

Yapı Performansı Belirler: El Yapımı Panellerin Çerçeve ve Spesifikasyon Sistemi

El yapımı temiz oda panellerinin temel özelliği Galvanizli çelik şerit, alüminyum alaşımı veya plastik çelik omurga kullanılarak çevre yalıtımı kapalı bir çerçeve yapısı oluşturur. Bu tasarım, panel uzunluğunun (tipik olarak 2 m-6 m) ve makine yapımı sınırlamaların ötesindeki genişliklerin (ortak genişlikler 1180 mm, 1150 mm, 980 mm; standart dışı genişlikler isteğe göre özelleştirilebilir) isteğe göre özelleştirilmesini sağlar. Farklı kalınlıklar için tipik performans aşağıda gösterilmiştir:

Tablo 1: El yapımı panel kalınlığı ve temel mekanik özellikler (alüminyum petek çekirdek örneği)
Panel Kalınlığı (mm) Önerilen Çelik Ölçüsü (mm) Eğilme Dayanımı (MPa) Tek Noktadan Asma Kapasitesi (kg) Uygulama Senaryosu
50 0,5-0,6 ≥2,2 100 Elektronik atölyesi bölmeleri, genel tavanlar
75 0.6-0.7 ≥3,0 150 İlaç dolum odaları, ana yük taşıyan FFU tavanları
100 0.7-0.8 ≥3,8 200 Ağır ekipman süspansiyonu, yüksek hava geçirmez temiz odalar

Çekirdek Malzeme Seçim Kılavuzu: Yedi Ana Akım Çekirdek Türü için Uygulama Senaryoları

El yapımı temiz oda panellerinin ana malzemesi yangına dayanıklılığı, ısı yalıtımını, sağlamlığı ve maliyeti belirler. Yedi ortak çekirdek malzemenin niceliksel karşılaştırması aşağıda gösterilmiştir:

Tablo 2: El yapımı paneller için yedi temel malzemenin performans ve maliyet karşılaştırması
Çekirdek Malzemesi Yangın Derecelendirmesi Isıl İletkenlik (W/m·K) Göreli Maliyet Önerilen Uygulama
Taş Yünü A sınıfı 0.040 Temel İlaç, elektronik ve sıkı yangın kontrol alanları
Alüminyum Petek B1 Sınıfı 0.080 %50 Yüksek yüklü tavanlar, yarı iletken temiz odalar

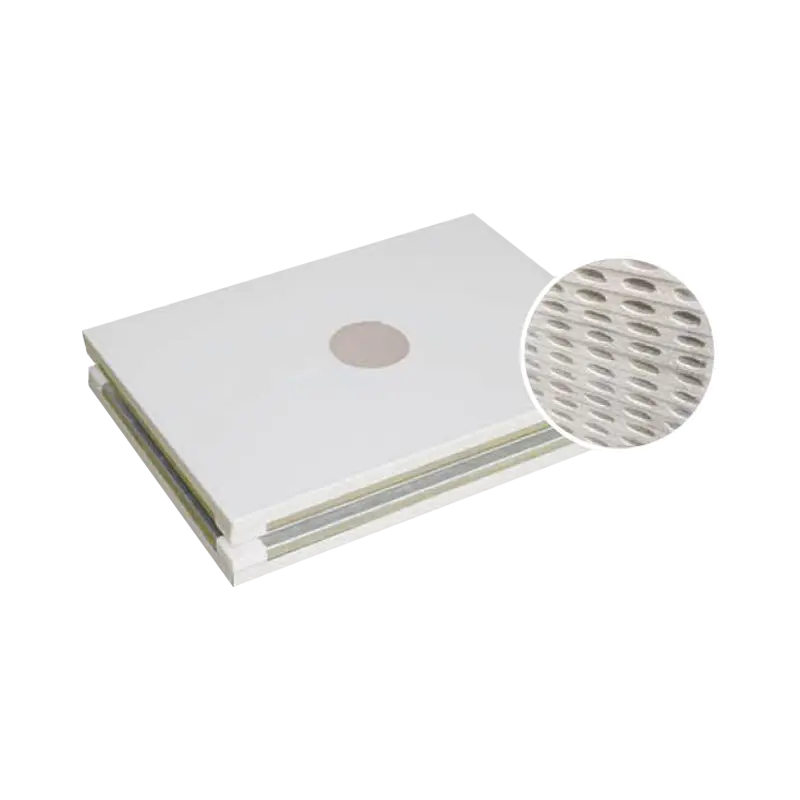

Magnezyum Oksisülfat A sınıfı 0.098 %25 Nemli ortamlar, gıda atölyeleri, soğuk hava depoları
Poliüretan (PU) B1 Sınıfı/B2 0.024 %15 Sıcaklık kontrollü temiz odalar, yüksek enerji verimliliğine sahip projeler
Alçı Taşyünü Kompozit A sınıfı 0.045 %10 Hastane ameliyathaneleri, temiz koridorlar
Kağıt Petek B2 Sınıfı 0.075 -20% Geçici temiz bölgeler, düşük bütçeli, yük taşımayan bölmeler

Bağlantılar ve Kurulum: Üç Ana Bağlantı Tekniği

El yapımı temiz oda panellerinin bağlantı yöntemi, temiz odanın hava sızdırmazlığını ve inşaat verimliliğini doğrudan etkiler. Yaygın olarak kullanılan üç yöntem aşağıdaki gibidir:

  1. H-şekilli alüminyum/çelik bağlantı : Panel aralarına özel H profiller yerleştirilir. Geniş alanlı bölmeler için uygun hızlı kurulum hızı. Ancak H profili ile panel arasındaki boşluk ≤0,5 mm olmalı ve profilin içerisine sızdırmazlık contası konulmalıdır. Tipik uygulama: Elektronik fabrikalarındaki Sınıf 10.000 bölge bölmeleri.
  2. Dil ve oluk bağlantısı : Panel kenarları entegre sızdırmazlık contası ile erkek-dişi birleşme profilleri haline getirilmiştir. En iyi hava geçirmezlik, ancak yüksek üretim hassasiyeti gerektirir. Dil derinliği tipik olarak 8-12 mm'dir. Bu bağlantı yöntemi en çok ISO Sınıf 6 ve üzeri temiz odalar için uygundur ve ≤0,3 m³/(h·m²) @100Pa hava kaçağı sağlar .
  3. Merkezi alüminyum çerçeve bağlantısı : Panel bağlantıları arasına alüminyum alaşımlı çerçeve önceden monte edilir ve ardından geçmeli kapakla kapatılır. Bu bağlantı çift yönlü sökme işlemine izin vererek daha sonra ekipman değişimini kolaylaştırır ve biyofarmasötik atölyelerinde yaygın olarak kullanılır.

Bağlantı yöntemi ne olursa olsun, Panel birleşim yerlerine, derz genişliği 3-5 mm olarak kontrol edilecek şekilde nötr, küflenmeye karşı dayanıklı bir silikon dolgu uygulanmalı ve kürlenmiş yüzey içbükey bir yay şekli oluşturmalıdır. toz birikmesini önlemek için. Tavana monte el yapımı paneller için, her bir asma noktası güçlendirilmiş çerçeve konumunda bulunmalıdır; asmak için panelin ortasına delik açmak kesinlikle yasaktır.

Gerçek Dünya Örneği: Güçlendirme Projelerinde El Yapımı Panellerin Maliyet Avantajları

Örnek olarak bir biyofarmasötik şirketi için pilot tesisin güçlendirilmesini ele alalım. Orijinal bölmede makine yapımı taş yünü paneller kullanıldı. Proses değişiklikleri yeni bir yerleşim planı gerektirdiğinde, sökme sırasında neredeyse tüm paneller hurdaya çıkarıldı ve değiştirme maliyeti yaklaşık 62.000 ABD doları oldu. Buna karşılık, aynı tesisteki başka bir atölye, başlangıçta H şekilli alüminyum bağlantılara sahip alüminyum petek el yapımı paneller kurdu. Benzer bir yenileme sırasında, Panellerin %95'i tamamen sökülüp yeniden kullanıldı, yalnızca %10'u atık ve yeni yalıtım malzemesi gerektirerek yenileme maliyeti yaklaşık 16.500 ABD Doları'na düşürüldü. . Bu açıkça şunu göstermektedir: gelecekte tadilat yapılmasının beklendiği temiz oda projeleri için, el yapımı panellere yapılan ek ilk yatırım (yaklaşık %35) sadece bir yenilemeden sonra kurtarıldı .

Ek olarak, büyük boyutlu el yapımı panellerin (tek panel >4 metre) nakliye sırasındaki hasar oranı, makine yapımı panellerin yalnızca üçte biri kadardır (yaklaşık %2'ye karşılık %6). Çevre çelik bant koruması sayesinde, yerinde kullanım sırasında kenar hasarları da önemli ölçüde azaltılır. Toplam kurulum atığı, yeniden yapılandırma esnekliği ve uzun vadeli dayanıklılık dikkate alındığında, el yapımı temiz oda panelleri yüksek özellikli temiz oda sistemleri için fiili standart haline gelmiştir.

El Yapımı Temiz Oda Panelleri Hakkında Sıkça Sorulan Sorular (SSS)

1. El yapımı temiz oda panelleri, performanstan ödün vermeden kaç kez sökülüp takılabilir?

Endüstri testlerine ve gerçek proje geri bildirimlerine göre, H-şekilli alüminyum veya merkezi alüminyum çerçeve bağlantıları kullanan el yapımı paneller, normal çalışma koşullarında 3-5 kez sökülüp yeniden takılabilir orijinal hava geçirmezliğini ve mekanik özelliklerini korurken. Önemli olan sızdırmazlık contalarını değiştirmek ve her seferinde sızdırmazlık maddesini yeniden uygulamaktır. Dil ve oluk bağlantı panelleri biraz daha az döngüye (yaklaşık 2-3 kez) izin verir çünkü dil ve oluk kenarlarında tekrar tekrar takma ve çıkarma sonrasında mikro deformasyon meydana gelebilir. Sık sık yerleşim değişikliği gerektiren Ar-Ge laboratuvarları veya pilot tesisler için, alüminyum petek çekirdekli merkezi alüminyum çerçeve bağlantılı el yapımı paneller önerilir.

2. El yapımı ve makine yapımı temiz oda panelleri arasındaki gerçek fiyat farkı nedir?

Örnek olarak 0,5 mm çift taraflı renkli kaplamalı çelik ile 50 mm kalınlığında taş yünü çekirdeğin kullanılması: makine yapımı panellerin maliyeti yaklaşık olarak 28–36 ABD Doları/m² el yapımı paneller (çevre galvanizli çelik bant contalı) yaklaşık maliyete sahiptir 42–52 ABD Doları/m² — el yapımı paneller yaklaşık %30 ila %50 daha yüksektir. Ancak çarpanlara ayrılırken nakliye atıkları (el yapımı %2–%3, makine yapımı %5–%8), kurulum verimliliği ve gelecekteki yenileme maliyetleri 5 yıldan fazla sürmesi beklenen veya yeniden yapılandırma potansiyeli olan projeler için el yapımı paneller aslında daha iyi toplam yaşam döngüsü değeri sunar. Üst düzey temiz odalar için (ISO Sınıfı 6 ve üzeri), el yapımı paneller zaten endüstride standarttır ve fiyat farkı artık birincil karar faktörü değildir.

3. El yapımı temiz oda panellerinin uzunluğu ve genişliği isteğe göre özelleştirilebilir mi? Herhangi bir sınırlama var mı?

El yapımı panellerin en büyük avantajlarından biri boyutsal esnekliktir:

  • Genişlik : Ortak genişlikler 1180mm, 1150mm, 980mm; standart dışı genişlikler 300 mm – 1500 mm arasında isteğe göre özelleştirilebilir;
  • Uzunluk : Tipik olarak 2m–6m; bazı üreticiler 8 m'ye, hatta 12 m'ye kadar üretim yapabilir (ek takviye gerektirir);
  • Sınırlamalar : Uzunluk-genişlik oranı 5:1'i aştığında çerçeve kalınlığının artırılması veya iç kaburga eklenmesi önerilir; aksi halde taşıma ve montaj sırasında yanal bükülmeler meydana gelebilir. Kalınlık (50–200 mm) ve çelik ölçü (0,426–0,8 mm) de proje gereksinimlerine göre özelleştirilebilir.

4. El yapımı temiz oda panelleri nemli ortamlarda (örneğin gıda atölyeleri, soğuk hava depoları) korozyonu nasıl önleyebilir?

Yüksek nemli veya sık yıkanan ortamlar için aşağıdaki önlemlerin bir arada uygulanması önerilir: ① 304 veya 316 paslanmaz çelik kaplama (kalınlık ≥0,5 mm) veya yüksek dayanıklılığa sahip PVDF kaplamalı renkli çelik kullanın; ② Taş yününün nem emilimini ve sarkmasını önlemek için magnezyum oksisülfat veya poliüretan çekirdeği seçin; ③ Çevre sızdırmazlığını galvanizli çelikten alüminyum alaşıma veya paslanmaz çeliğe yükseltin; ④ Tüm derzler için pürüzsüz, emici olmayan kürlenmiş yüzeye sahip küflenmeye karşı dayanıklı dolgu macunu kullanın . Bu konfigürasyonla el yapımı paneller, %85 bağıl nem ve 5–15°C sıcaklıktaki soğuk hava depolarında 10 yıldan fazla hizmet ömrüne ulaşabilirken, standart galvanizli çelik bantlı el yapımı paneller aynı koşullar altında 2–3 yıl içinde kenar korozyonu gösterebilir.

5. El yapımı temiz oda panellerinin üretim kalitesinin kabul edilebilir olup olmadığına nasıl karar verebilirim? Sahadaki temel kabul noktaları nelerdir?

Yerinde kabul aşağıdaki beş maddeye odaklanmalıdır:

  1. Görsel inceleme : Yüzeyde belirgin çizik, renk değişimi veya kabarcık yok. 0,1 mm'den derin çizikler reddedilmelidir;
  2. Boyutsal tolerans : Uzunluk/genişlik sapması ≤±2 mm, diyagonal sapma ≤2 mm/m, kalınlık sapması ≤±0,5 mm;
  3. Çerçeve gücü : Çevre çelik bantları çekirdeğe sıkı bir şekilde bağlanmalıdır; çerçeveye elle basılması önemli bir elastik hareket göstermemelidir;
  4. Çekirdek yoğunluğu : Taşyünü veya magnezyum oksisülfat maçalarda boşluk veya delaminasyon olmamalıdır. Dokunarak ve dinleyerek kontrol edin; boşluklar fark edilir derecede içi boş bir ses üretir;
  5. Soyulma mukavemeti testi : Çelik sac ile çekirdek arasındaki yapışma mukavemeti ≥0,06 MPa olmalıdır. Basit saha testi: küçük bir köşeyi bıçakla kaldırın; çekirdek malzemesi temiz bir şekilde ayrılmak yerine çelik levhaya yapışıyorsa bu kabul edilebilir.
