A temiz oda pencereden geçiyor Temiz oda ile temiz oda olmayan (veya farklı temizlik sınıflandırmalarına sahip alanlar) arasındaki duvara monte edilen kapalı bir malzeme transfer cihazıdır. Temel işlevi: ana erişim kapısını açmadan veya odanın pozitif basınç farkını bozmadan küçük ve orta büyüklükteki eşyaları güvenli bir şekilde aktarmak için . Çift kapılı kilitleme mekanizması ve sızdırmazlık yapısı sayesinde geçiş pencereleri, personel giriş ve çıkış sıklığını %80'in üzerinde azaltarak partikül ve mikrobiyal giriş riskini önemli ölçüde azaltabilir. GMP, ISO 14644 ve FDA düzenlemelerine [^2^] uyum için temel altyapı olarak kabul edilirler.

Mikroelektronik, biyofarmasötik, hastane ameliyathaneleri ve gıda işleme gibi endüstrilerde geçiş pencereleri "isteğe bağlı aksesuarlar"dan "zorunlu kurulumlara" doğru gelişmiştir. Örneğin, FDA'nın steril ilaç üretimine yönelik gereklilikleri (Sınıf A/B arka plan ortamları), steril çekirdek alanlarına giren materyallerin etkili dekontaminasyon önlemleriyle donatılmış bir pencereden veya hava kilidinden geçmesi gerektiğini açıkça belirtir.

Üç Ana Tip ve Uygulanabilir Senaryoları

Birbirine kenetleme yöntemleri ve temiz oda işlevselliğine bağlı olarak, geçiş pencereleri üç kategoriye ayrılır. Seçimde temizlik sınıflandırması, malzeme kontaminasyon riski ve bütçe dikkate alınmalıdır:

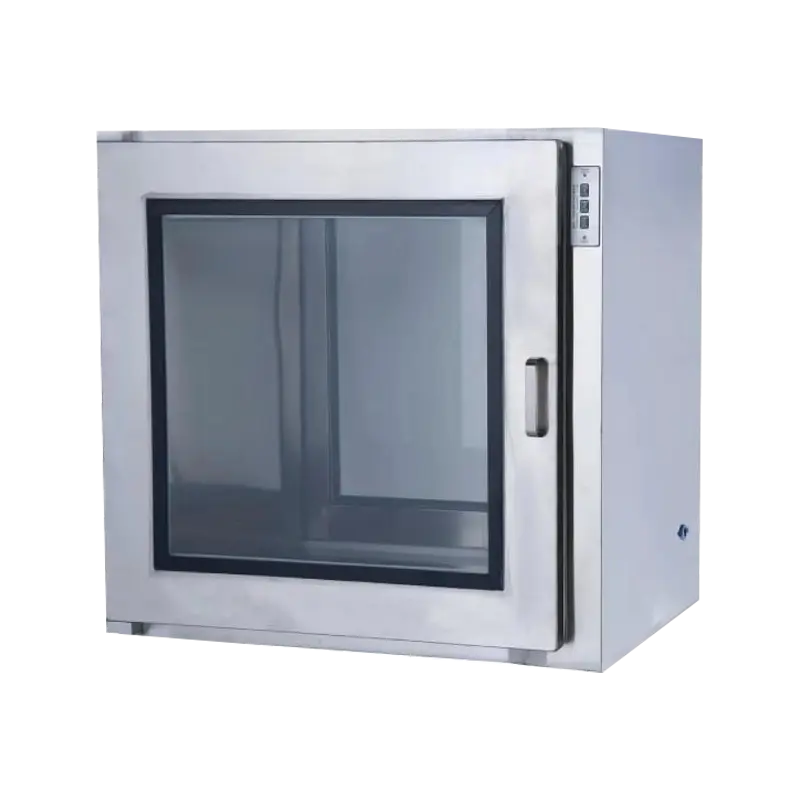

Elektronik Kilit Geçişli Pencere

Çift kapılı kilitleme için elektromanyetik kilitleri ve sensörleri kullanır. Bir taraftaki kapı açıldığında diğer kapı otomatik olarak kilitlenir. Elektronik kilitleme tepki süresi genellikle 0,5 saniyeden azdır ve yüksek güvenilirlik sunar. Şunun için uygun: ISO Sınıf 5 (Sınıf 100) ve daha yüksek dereceli temiz odalar . Bazı premium modellerde gerçek zamanlı izleme için LED durum göstergeleri ve arıza alarmı işlevleri bulunur [^68^].

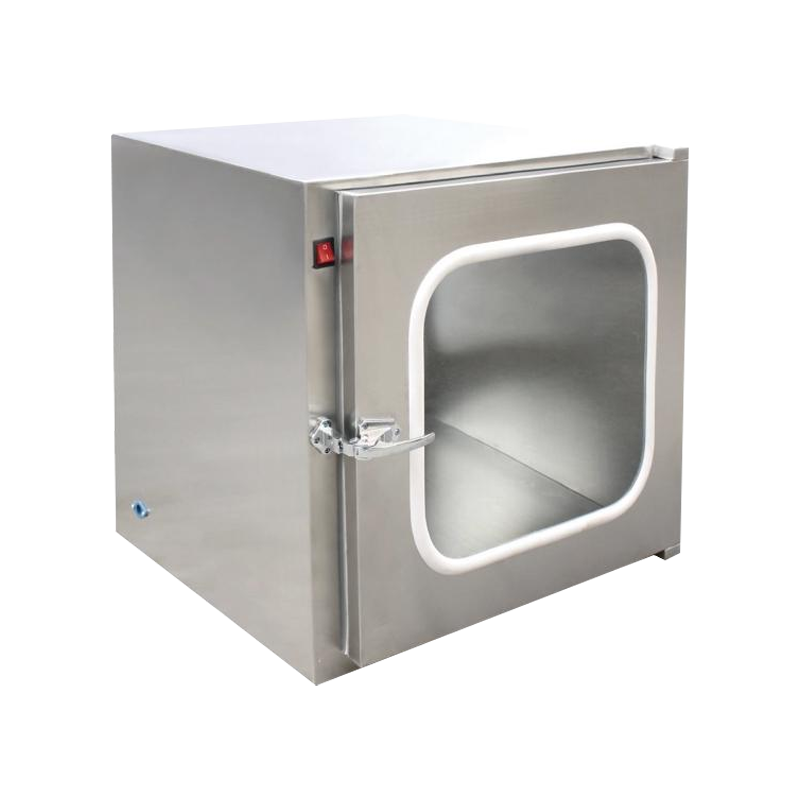

Mekanik Kilit Geçişli Pencere

Harici güç gerektirmeden ve düşük bakım maliyetleri sunarak, fiziksel bağlantılar veya kam mekanizmaları aracılığıyla çift kapılı kilitleme sağlar. Mekanik kilitlemeler aşağıdakiler için uygundur: ISO Sınıf 7–8 (Sınıf 10.000–100.000) genel temiz bölgeler veya özel elektriksel güvenlik gereksinimleri olan patlamaya dayanıklı ortamlar. Dezavantajı ise mekanik bileşenlerin zamanla aşınabilmesidir; her 12 ayda bir kilitleme işlevi doğrulaması yapılması önerilir [^48^].

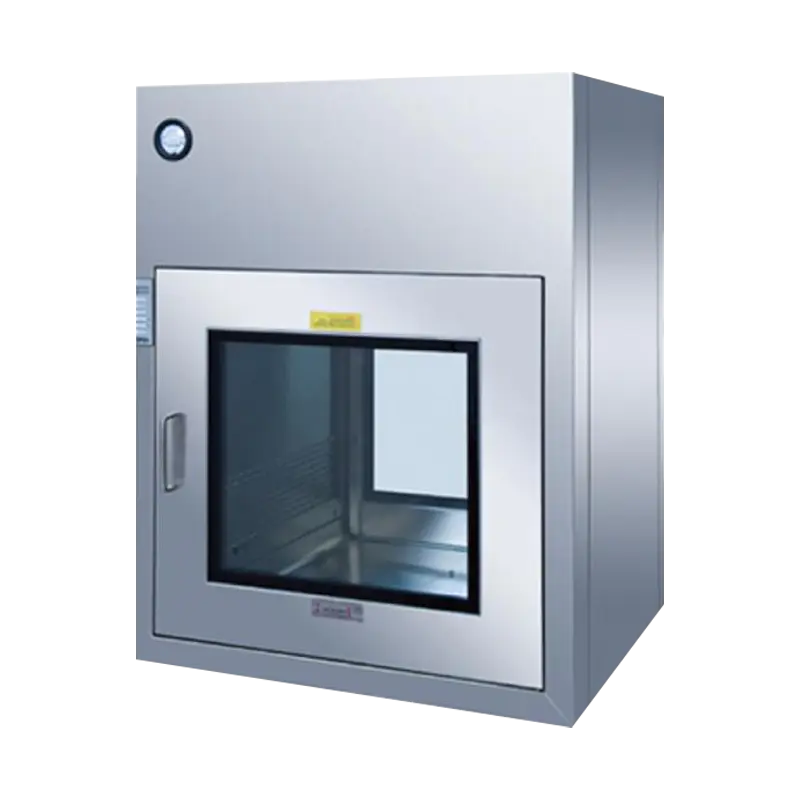

Kendi Kendini Temizleyen (Dinamik) Geçişli Pencere

Temel kilitleme işlevselliğine ek olarak, bu üniteler HEPA filtreleme üniteleri ve ultraviyole (UV) sterilizasyon lambaları . Yerleşik üfleyiciler, filtrelenmiş havayı 375 CFM (yaklaşık 636 m³/saat) hızında hazne içerisinde dolaştırarak, öğe aktarımından önce haznenin ön saflaştırılmasını sağlar. Bu tip yaygın olarak biyolojik laboratuvarlarda, steril formülasyon atölyelerinde ve hastane eczanelerinde kullanılır ve çapraz kontaminasyonu önlemek için en etkili çözümü temsil eder [^67^].

Temel Yapısal ve Malzeme Özellikleri

Geçiş penceresinin performansı doğrudan yapısal tasarımına ve malzeme seçimine bağlıdır. Endüstri standardı konfigürasyonlar genellikle şu spesifikasyonlara uygundur:

Dolap Gövde ve Yüzey İşlemi

Ana kabin gövdeleri şunlardan yapılmıştır: SUS304 veya SUS316L paslanmaz çelik . SUS316L, 304'e kıyasla klorür korozyonuna karşı üstün direnç sunan molibden içerir ve bu da onu hastane dezenfeksiyon ortamları veya kıyıdaki yüksek tuz alanları için uygun kılar. Standart duvar kalınlığı 1,2–1,5 mm'dir ve sıhhi ölü bölgeleri ortadan kaldırmak ve temizlik ve dezenfeksiyonu kolaylaştırmak için iç yuvarlatılmış köşelere (R≥10 mm) sahiptir [^63^]. Bazı ekonomik ürünler, ISO Sınıf 8 ve genel temiz bölgelerin altında toz boyalı soğuk haddelenmiş çelik kullanır.

Gözetleme Penceresi ve Sızdırmazlık Sistemi

Gözlem pencereleri standart olarak aşağıdakilerle donatılmıştır: 5 mm temperli emniyet camı ; bazı anti-statik ortamlar ESD polikarbonat gerektirir. Kapı çerçevesi contası, ±30 Pa'lık basınç farkları altında sıfır sızıntıyı garantilemek için sıkıştırma seti gereksinimleri %15'in altında olan, sıhhi kalitede silikon contalar veya poliüretan jel sızdırmazlık pedleri kullanır. Ölçülen verilere göre, yüksek kaliteli sızdırmazlık sistemleri, %0,01'in altındaki pencereden geçiş sızıntı oranlarını kontrol edebilir [^48^].

Kilitleme ve Sterilizasyon Yapılandırması

Kendi kendini temizleyen geçiş pencereleri tipik olarak özelliktir 15–30 W UV sterilizasyon lambaları 253,7 nm dalga boyunda, etkili yüzey mikrobiyal inaktivasyonu için ≥40 mJ/cm² ışınlama dozu gerekir. HEPA filtreleme üniteleri H13 veya H14 derecelendirmelerini karşılamalı (0,3 μm parçacıklar için filtreleme verimliliği ≥%99,97 veya ≥%99,995) ve diferansiyel basınç göstergeleri içermelidir. Terminal direnci başlangıç ​​direncinin 2–2,5 katına ulaştığında (tipik olarak 250–300 Pa) [^67^] filtreler değiştirilmelidir.

Boyut Seçimi ve Kurulum Esasları

Geçiş penceresi boyutları duvar kalınlığına, malzeme hacmine ve operasyonel iş akışına uygun olmalıdır. Aşağıdakiler ortak standart boyutlar ve seçim yönergeleridir:

Aşağıdaki kurulum noktalarına dikkat edilmesi gerekir:

• Duvar açıklık ölçüleri şöyle olmalıdır: 5–10 mm daha büyük Tesviye ayarına ve sızdırmazlık maddesi dolumuna izin vermek için geçiş penceresinin dış çerçevesinden daha fazla.
• Kurulum yüksekliği genellikle 800–1000 mm Zemin seviyesinin üstünde, ergonomik çalışma aralıklarına uygun.
• Basınç farkı sızıntısını önlemek için geçiş penceresi ile duvar arasındaki boşluk nötr silikon dolgu macunu veya EPDM contalarla kapatılmalıdır.
• Kendi kendini temizleyen geçiş pencereleri, ayrılmış elektrik prizleri (tipik olarak 120 V / 220 V, tek fazlı) ve güvenilir topraklama [^63^] gerektirir.

Endüstri Uygulamaları ve Uyumluluk Gereksinimleri

Geçişli pencereler, katı temizlik gereksinimleri olan birçok endüstride uygulanmaktadır. Farklı endüstrilerdeki uyumluluk standartları konfigürasyon derecesini belirler:

İlaç ve Biyoteknoloji

GMP Annex 1'e (2022 revizyonu) göre, steril ilaç üretiminde A/B Sınıfı alanlar ile C/D Sınıfı alanlar arasındaki malzeme aktarımında, aşağıdaki donanımlara sahip geçiş pencereleri kullanılmalıdır. elektronik kilitler ve UV sterilizasyonu . Alanın kısıtlı olduğu hücre ve gen terapisi (CGT) laboratuvarlarında, değerli temiz oda zemin alanını [^2^] tüketmeden uyumluluk gereksinimlerini karşılayan kompakt duvara monte geçiş pencereleri (iç boyutlar ≤24 inç) tercih edilir.

Mikroelektronik ve Yarı İletkenler

Gofret üretim ve paketleme/test tesislerinde, pencerelerden geçmek buluşmak zorunda ISO 14644-1 Sınıf 5 (ISO 5) standartlar. Bu senaryolarda, hassas bileşenlere elektrostatik deşarjın zarar vermesini önlemek için genellikle ESD açısından güvenli malzemeler (anti-statik polikarbonat gözlem pencereleri gibi) seçilir. Bazı gelişmiş üretim hatları ayrıca oksijen molekülü ve parçacık kirliliğini daha da azaltmak için nitrojen temizleme portlarını da yapılandırır.

Hastaneler ve Gıda İşleme

Hastane ameliyathaneleri ve merkezi steril tedarik departmanları (CSSD), alet ve malzemeleri aktarmak için geçiş pencereleri kullanır; SUS316L paslanmaz çelik Yüksek sıcaklıkta, yüksek basınçlı buhar sterilizasyonuna ve kimyasal dezenfektan korozyonuna dayanacak yapı. Gıda işleme endüstrisi çapraz bulaşmayı önlemeye odaklanıyor; pencerelerden geçiş HACCP ilkelerine uygun olmalıdır ve mekanik kilitlemeler genellikle ISO Sınıf 8 ortamları için yeterlidir.

Rutin Bakım ve Performans Doğrulaması

Geçiş penceresinin güvenilirliği yalnızca ilk seçime değil aynı zamanda standart bakım prosedürlerine de bağlıdır. Aşağıdaki bakım planı önerilir:

1. Günlük : Kapı contasının bütünlüğünü kontrol edin, gözetleme penceresi yüzeylerini temizleyin ve kilitleme işlevini doğrulayın.
2. Haftalık : Kabinin iç duvarlarını alkol veya nötr deterjanla silin; UV lamba yoğunluğunu kontrol edin (nominal değerin %70'inin altındaysa değiştirin).
3. Üç ayda bir : HEPA filtre bütünlüğünü test etmek için bir fotometre veya DOP/PAO aerosol kullanın; tarama sızıntı oranı %0,01'i geçmemelidir.
4. Yıllık : Basınç farkı tutma testi (nominal basınç farkı altında, basınç düşüşü 15 dakika içinde %5'i geçmemelidir) ve kilitleme sistemi kalibrasyonu [^67^] için üçüncü bir tarafı görevlendirin.

Kapının deformasyonu, contanın eskimesi veya kilit arızası tespit edilirse ünite derhal hizmet dışı bırakılmalı ve parçalar değiştirilmelidir. İhmal edilen bir geçiş penceresi, temiz odada bir "kirlilik sızıntısı" haline gelebilir ve bir geçiş penceresi kurulmadan açık transferden daha büyük bir risk oluşturabilir.
