A çelik yapı çerçevesi düşey ve yatay yükleri temele güvenli bir şekilde aktarmak için birlikte çalışan çelik kolonlar, kirişler, makaslar ve çapraz elemanlardan oluşan taşıyıcı iskelettir. Geleneksel beton yapıyla karşılaştırıldığında çelik çerçeveler şunları sağlar: %30-50 daha hızlı inşaat süreleri üstün güç-ağırlık oranı ve kullanım ömrü 50-70 yıl uygun bakımla [^86^]. Bu özellikler çeliği dünya çapında fabrikalar, depolar, lojistik merkezleri ve geniş çaplı endüstriyel tesisler için baskın malzeme haline getiriyor.

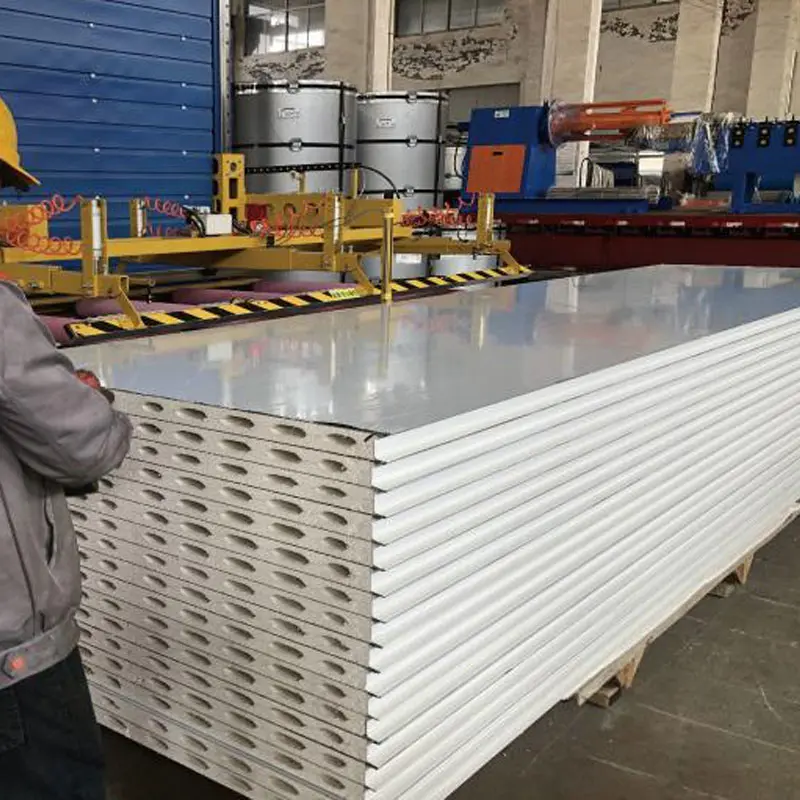

Gibi işletmeler için Zhejiang Kaisier Temiz Teknoloji Co, Ltd. — Çin özel çelik yapı sistemi fabrikası ve OEM tedarikçisi — çelik çerçeveler temiz oda panel üretim tesislerinin omurgasını oluşturur. Çin ve Tayland'daki üretim üsleri, akıllı üretim hatlarını barındırmak için hassas şekilde tasarlanmış çelik çerçevelere güveniyor ve sağlık, elektronik ve gıda endüstrilerindeki Sınıf 100 ila Sınıf 300.000 hava temizleme projeleri için istikrarlı tedarik zincirleri sağlıyor.

Dört Temel Çelik Yapı Çerçevesi Türü

Çelik çerçeveler herkese uygun tek tip değildir. Seçim açıklık gereksinimlerine, yük profillerine ve mimari kısıtlamalara bağlıdır. Dört baskın tür şunlardır:

Portal Sert Çerçeve

Portal rijit çerçeve, endüstriyel inşaatlarda en yaygın kullanılan sistemdir. Derzlere sıkı bir şekilde bağlanan kolonlardan ve kirişlerden oluşur ve iç kolonları olmayan "net bir açıklık" oluşturur. Bu tasarım, engelsiz zemin alanının kritik olduğu depolar, uçak hangarları ve üretim tesisleri için idealdir. Portal çerçeveleri genellikle sıcak haddelenmiş çelik kesitler kullanır ve 20–50metre ekonomik olarak [^89^]. Daha kısa açıklıklar, kirişler ve kolonlar üzerindeki stresin azalması nedeniyle daha ağır yük taşıma kapasitesine olanak tanır.

Çelik Bina Çerçeve Yapısı

Çelik kiriş ve kolonlardan oluşan bu temel çerçeve, neredeyse sonsuz yerleşim esnekliği sunuyor. Uyarlanabilirliğin çok önemli olduğu ofis kompleksleri, apartman kuleleri ve yüksek binalar gibi çok üniteli binalarda yaygın olarak kullanılır [^90^]. Sistem, yükleri birden fazla kata dağıtma konusunda başarılıdır ve hibrit performans için beton çekirdeklerle birleştirilebilir.

Kafes Yapısı

Kafes kirişler, katı ağ kirişlerinden çok daha az malzeme kullanan ve aynı zamanda daha fazla sağlamlık sağlayan çelik elemanların üçgen çerçeveleridir. Düzlem kafes kirişler iki boyutlu yükleri taşırken, uzay kafes kirişler kuvvetleri üç boyuta dağıtır. İyi tasarlanmış bir uzay çerçevesi, minimum iç destekle çok geniş alanları kaplayabilir ve bu da onu spor sahaları, sergi salonları ve havaalanı terminalleri için uygun hale getirir [^84^].

Grid (Uzay Çerçeve) Yapısı

Izgara yapıları, birbirine bağlı birçok çubuktan oluşan yüksek dereceli statik olarak belirsiz uzay yapılarıdır. Hafiftirler, son derece sağlamdırlar ve mükemmel sismik direnç sunarlar. Bu çerçeveler sıklıkla geniş açıklıkların ve karmaşık geometrilerin gerekli olduğu spor salonlarında, kanopilerde ve hangarlarda kullanılır [^89^].

Malzeme Özellikleri ve Bileşen Standartları

Bir performansı çelik çerçeve çeliğin kalitesine, kesit geometrisine ve koruyucu işlemlere göre belirlenir. Bu spesifikasyonları anlamak, satın alma ve kalite kontrol için çok önemlidir.

Çelik Kaliteleri ve Mekanik Özellikler

Birincil yapısal çelik yaygın olarak kullanılır Q235, Q345 veya ASTM A36/A572 kaliteleri . Q345 çeliği yaklaşık 345 MPa'lık bir akma dayanımı sunar Q235'ten %45 daha yüksek Bu da onu ağır yük endüstriyel çerçeveler için tercih edilen seçenek haline getiriyor. Kıyıdaki temiz oda tesisleri gibi aşındırıcı ortamlar için, pas bozulmasını önlemek üzere SUS304 veya sıcak daldırma galvanizli çelik (çinko kaplama ≥80 mikron) belirtilmiştir [^83^].

Birincil Bileşenler

Eksiksiz bir çelik çerçeve dört temel yük aktarma elemanından oluşur:

• Sütunlar : Kiriş ve döşemelerden gelen yükleri temele aktaran düşey elemanlardır. Ortak bölümler H-kirişleri ve kutu sütunları içerir.
• Kirişler : Sütunlar arasında uzanan yatay elemanlar. I-kesitleri ve kaynaklı kompozit kirişler, 12 metreyi aşan açıklıklar için standarttır.
• Destekleme : Rüzgar ve sismik yüklerden kaynaklanan yanal kuvvetlere direnen çapraz veya çapraz elemanlar. Çubuk desteği ve portal desteği tipik konfigürasyonlardır.
• Bağlantı Düğümleri : Rijit veya menteşeli davranış sağlayan cıvatalı veya kaynaklı bağlantılar. Yüksek mukavemetli sürtünme kavrama cıvataları (Sınıf 10.9), portal çerçeve bağlantıları için standarttır [^83^].

Yüzey İşleme ve Yangından Korunma

Çelik çerçevelerin uzun ömürlü olması için koruyucu kaplamalar gerekir. Standart tedavi, kumlama işlemini içerir. Sa2.5 notu , ardından epoksi çinko açısından zengin bir astar (60–80 μm), bir epoksi ara kat (100–120 μm) ve bir poliüretan son kat (40–60 μm) gelir. Yangına dayanıklılık için şişen kaplamalar veya püskürtülmüş mineral yün sağlanabilir. 1–3 saat yangın derecesi kaplama kalınlığına ve çelik kesit faktörüne bağlı olarak [^83^].

Ön Üretimli Bina (PEB) İş Akışı ve Zaman Çizelgesi

Ön mühendisliği yapılmış çelik çerçeveler, endüstriyel inşaatta en gelişmiş teslimat modelini temsil eder. Bileşenler bir fabrikada tasarlanır, kesilir, delinir ve kaynak yapılır, ardından hızlı montaj için sahaya gönderilir. Bu yaklaşım proje programlarını önemli ölçüde sıkıştırır.

Bu zaman çizelgesi, genellikle gerekli olan geleneksel beton yapıyla kıyaslandığında avantajlıdır. 9-18 ay eşdeğer bir tesis için. Saha hazırlığı ve temel çalışmaları fabrika imalatıyla eş zamanlı yürütülür, bu da programı daha da sıkıştırır [^87^].

Maliyet Yapısı ve Ekonomik Analiz

Çelik çerçevelerin maliyet faktörlerini anlamak, daha iyi bütçeleme ve tedarikçi müzakerelerini mümkün kılar. Maliyetler karmaşıklığa, bitişe ve coğrafi konuma göre önemli ölçüde değişiklik gösterir.

Birim Maliyet Karşılaştırmaları

Temel tek açıklıklı bir endüstriyel bina için, yalnızca tedarik maliyetleri genellikle m² başına 80–150 USD (fabrika çıkışı). Vinç sistemleri ve mimari kaplamaları ile tam izolasyonlu binalara ulaşabilirsiniz. m² başına 200–400 ABD Doları . Montaj, temeller ve inşaat işleri ilavedir [^87^]. Bu rakamlar standart rüzgar bölgelerini varsaymaktadır; Tayfun veya kasırgaya yatkın bölgeler daha ağır bölümler gerektirir ve maliyetleri %15-25 oranında artırabilir.

Yaşam Döngüsü Maliyet Avantajları

İlk malzeme maliyetleri beton veya keresteyi aşabilirken, çelik çerçeveler üstün yaşam döngüsü ekonomisi sağlar:

1. Temel tasarrufları : Çeliğin daha hafif olması temel hacmini ve donatıyı %20-30 oranında azaltır.
2. Bakım azaltımı : Çelik termitlere, çürümeye ve küflenmeye karşı dayanıklıdır. Yıllık bakım maliyetleri genellikle %40–60 daha düşük ahşap çerçeveli yapılara göre daha fazladır [^86^].
3. Genişleme esnekliği : Mevcut bir portal çerçevesine bölmelerin eklenmesi minimum düzeyde kesinti gerektirir ve yeni bölüm için temel çalışması gerektirmez.
4. Artık değer : Çelik %100 geri dönüştürülebilir. Kullanım ömrü sonunda yapısal çeliğin geri kazanım oranları, %98 , yıkım maliyetlerini dengeliyor [^89^].

Endüstri Uygulamaları ve Uyumluluk Standartları

Çelik yapı çerçeveleri Her biri benzersiz yük ve düzenleyici gereksinimler getiren farklı sektörlere hizmet vermektedir. Uygun çerçeve tasarımı uluslararası kodlarla ve sektöre özgü standartlarla uyumlu olmalıdır.

Endüstriyel ve Üretim Tesisleri

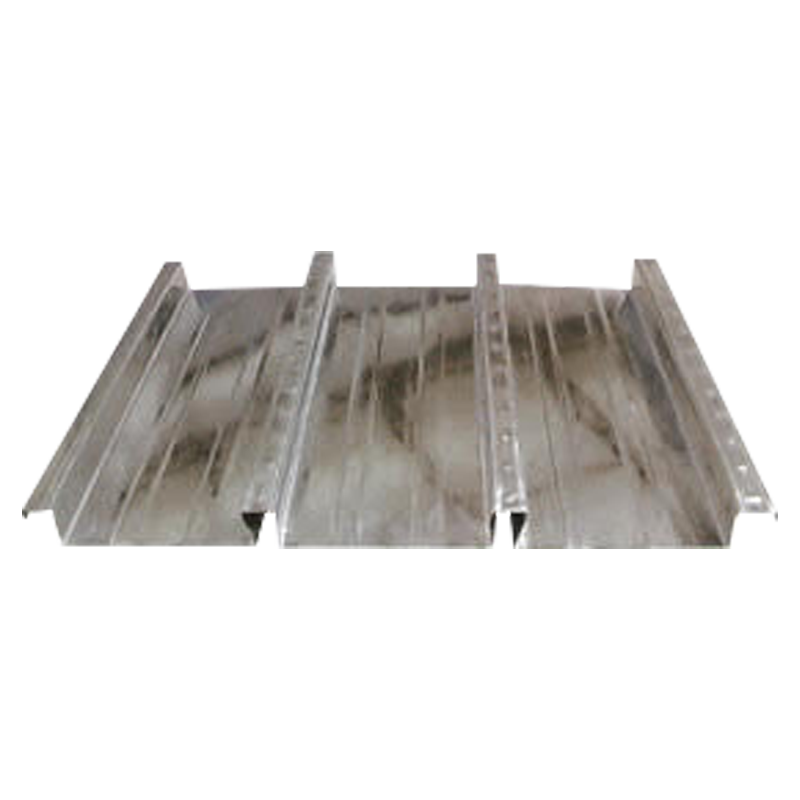

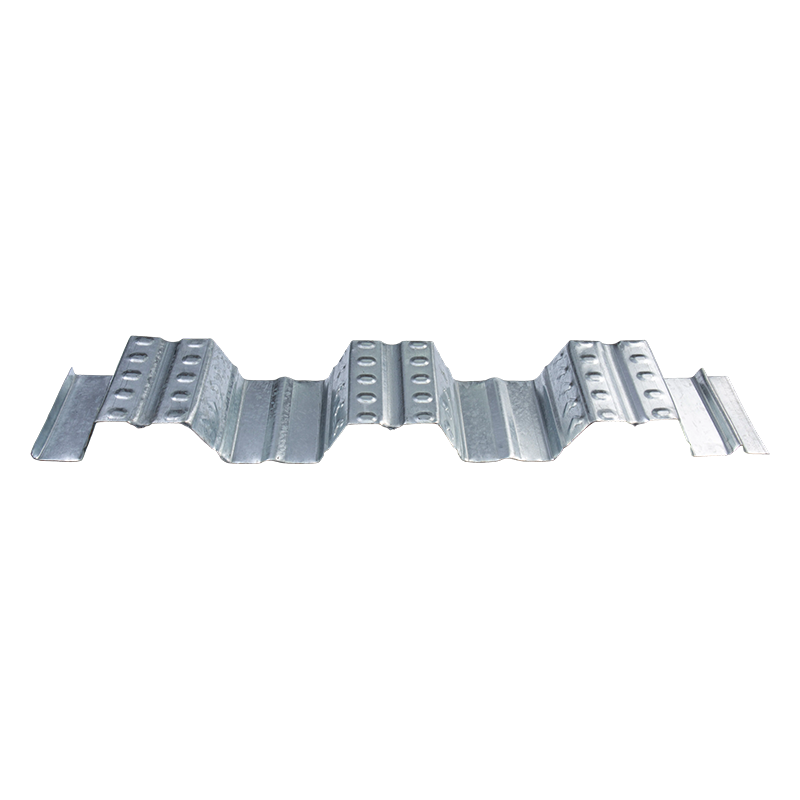

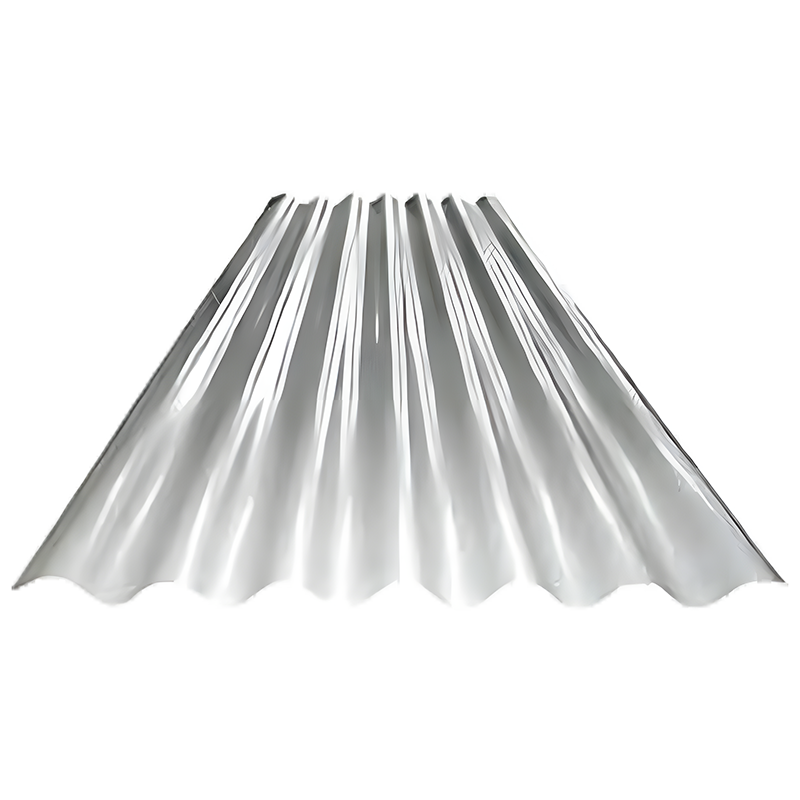

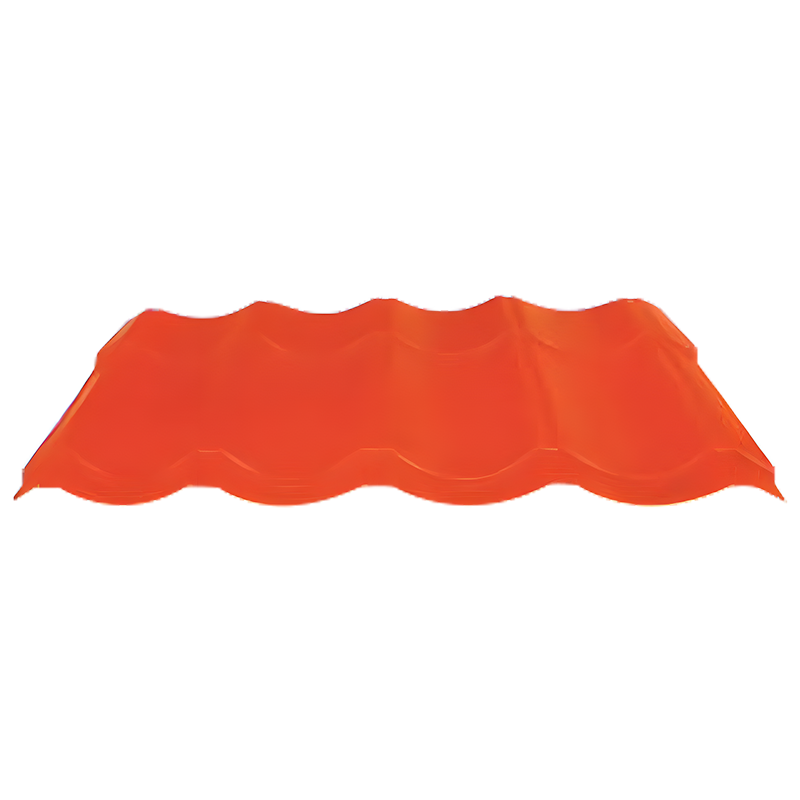

Fabrikalar ve atölyeler, ağır makineleri, tavan vinçlerini ve yüksek hareketli yükleri destekleyebilecek çerçevelere ihtiyaç duyar. Vinç kirişli portal sert çerçeveler (kapasite 5–50 ton ) standarttır. Ağır imalattaki zemin yükleri aşağıdakilere ulaşabilir: 10–20 kN/m² , ürün kataloglarında [^85^] gösterilen YX 32-130-780 kompozit zemin döşemesi profili gibi kompozit çelik-beton döşeme döşemelerini gerektirir.

Depolama ve Lojistik

Modern lojistik merkezleri yüksek net yükseklikler talep eder (tipik olarak 8–12 metre ) otomatik raf sistemlerine uyum sağlamak için. Çelik çerçeveler, ofis veya tasnif alanları için asma katları desteklerken bu dikey hacimleri mümkün kılar. Açık açıklıklı tasarım, verimli malzeme kullanımını ve gelecekte düzenin yeniden yapılandırılmasını kolaylaştırır [^88^].

Temiz Oda ve Yüksek Teknoloji Üretimi

Kaisier gibi temiz oda paneli üreticileri için çelik çerçevelerin sıkı gereklilikleri karşılaması gerekiyor. Yapı, titreşim izolasyonunu korurken HVAC kanallarını, filtreleme plenumlarını ve asma tavan ızgaralarını desteklemelidir. Çerçeve sapma sınırları genellikle aşağıdakilerle sınırlıdır: L/360 veya L/400 (burada L açıklık uzunluğudur) temiz oda zarflarında conta arızasını önlemek için. Yangına dayanıklılık dereceleri 1-2 saat İlaç ve elektronik tesisleri için zorunludur.

Tasarım Kodu Uyumluluğu

Çelik çerçeveler tanınmış uluslararası standartlara göre tasarlanmalıdır. Ortak tasarım kodları şunları içerir:

• ASCE7 (ABD): Binalar ve diğer yapılar için minimum tasarım yükleri.
• Eurokod 3 (EN 1993) : Avrupa ve Asya'da yaygın olarak benimsenen çelik yapıların tasarımı.
• AS/NZS 1170 : Avustralya ve Yeni Zelanda projeleri için yapısal tasarım eylemleri.
• GB 50017 : Çelik yapı tasarımına yönelik Çin standardı, yerel projeler için zorunludur [^87^].

Kalite Kontrol ve Kurulum İçin En İyi Uygulamalar

Çelik çerçevenin bütünlüğü tasarım kalitesi kadar montaj hassasiyetine de bağlıdır. Aşağıdaki uygulamalar yapısal performansı ve güvenliği sağlar.

İmalat Kalite Kontrolü

Fabrika imalatı ISO 9001 kalite yönetim sistemlerine uygun olmalıdır. Temel denetim noktaları şunları içerir:

• Kesim uzunluklarının boyutsal toleransı: ±2 mm kirişler için, ±1 mm cıvata delikleri için.
• Kaynak kalitesi kontrolü: %100 görsel inceleme artı %20–30 ultrasonik veya radyografik test kritik bağlantılar için.
• Çinko kaplama kalınlığı doğrulaması: minimum 80 μm Aşındırıcı ortamlarda sıcak daldırma galvanizli elemanlar için.

Saha Montaj Protokolleri

Sahada montaj sıkı sıralama ve hizalama kontrolleri gerektirir:

1. Temel doğrulama : Kolon yerleştirmeden önce ankraj cıvatalarının konumları çizimlere göre kontrol edilmelidir. Cıvata grubu merkezleme toleransı ±5 mm .
2. Sütun montajı : Kolonlar kaldırılır, ankraj bulonlarının üzerine yerleştirilir ve geçici olarak desteklenir. Dikeylik bir teodolit ile kontrol edilir; izin verilen sapma H/1000 (burada H sütun yüksekliğidir), maksimum 25mm .
3. Kiriş kurulumu : Kirişler, spesifikasyona göre torklanmış yüksek mukavemetli cıvatalar kullanılarak kolon uç plakalarına cıvatalanır. Çok açıklıklı kirişlerdeki ek bağlantıları en az 1 metre .
4. Destekleme installation : Aşık ve kuşak bağlantısından önce yanal stabiliteyi sağlamak için çatı ve duvar desteği monte edilir.
5. Son muayene : Kapsamlı bir araştırma hizalamayı, cıvata torkunu ve kaynak bütünlüğünü doğrular. Vinç kirişleri [^84^] için yük testi yapılabilir.

Bu protokollerin ihmal edilmesi yanlış hizalamaya, bağlantı hatasına veya aşırı sapmaya yol açarak çerçevenin hem güvenliğini hem de hizmet ömrünü tehlikeye atabilir. OEM için çelik yapı çerçevesi Tedarikçilerin, birden fazla üretim üssünde (Kaisier'in Çin ve Tayland'daki tesislerde uyguladığı gibi) sıkı bir Kalite Kontrol (QC) sürdürmesi, küresel dağıtım için tutarlı ürün kalitesinin sağlanması açısından çok önemlidir.
