Temiz Oda Sistemi Seçimi İçin Eksiksiz Bir Kılavuz

Temizlik Düzeyi: Seçimin İlk Dayanak Noktası

Tüm temiz oda sistemi tasarımları temizlik seviyeleri etrafında döner. ISO 14644-1:2025, temizliği ISO Sınıf 1'den ISO Sınıf 9'a kadar sınıflandırır. Yurtiçi mühendislik uygulamalarında genellikle Sınıf 100, Sınıf 1.000, Sınıf 10.000 ve Sınıf 100.000 terminolojisi kullanılır. Daha yüksek seviyeler, inşaat maliyetleri ve enerji tüketiminin katlanarak artmasıyla birlikte daha sıkı parçacık kontrolü gerektirir.

Seçim sırasında "aşırı tasarım" yapmaktan kaçının. Bir ilaç şirketi, Sınıf B standartlarına göre C Sınıfı bir yardımcı bölge inşa etti; Yıllık enerji tüketimi yaklaşık %35 artıyor geri ödeme süresi ise 2,8 yıl uzuyor. Akılcı yaklaşım şudur: çekirdek proses bölgelerini en yüksek gereksinimlere göre tasarlayın, yardımcı bölgelerin derecesini düşürün ve diferansiyel basınç değişimleri (çekirdek bölge) yoluyla kirliliğin geri akışını önleyin ≥10Pa , hava kilidi ≥10Pa , koridor ≥10Pa ).

Modüler ve Geleneksel Yapı: Mod Seçimi Yaşam Döngüsü Maliyetini Belirler

Bu, 2026 seçiminde en kritik yapısal karardır. Modüler temiz odalarda yerinde montaj için prefabrik duvar panelleri, tavanlar ve FFU üniteleri kullanılırken geleneksel mod, çerçevelerin yerinde kaynaklanmasını, kanalların kurulumunu ve yüksek verimli filtreleri içerir.

Modüler çözümlerin temel avantajları ölçeklenebilirlik ve sıkıştırılmış inşaat programlarında yatmaktadır. Endüstri ölçüm verileri modüler modların Ortalama inşaat sürelerini %30'un üzerinde kısaltın ve gelecekteki "genişleme için duvarların kaldırılmasını" destekler; özellikle kiralanan tesisler veya kapasitesi belirsiz işletmeler için uygundur. İşletme maliyetlerine gelince, yüksek verimli enerji tasarrufu sağlayan ekipmanlar ve akıllı grup kontrol sistemleri sayesinde enerji tüketimi azaltılabilir. %20-%40 oranında azaltıldı Geleneksel çözümlerle karşılaştırıldığında.

Ancak modüler evrensel olarak uygulanabilir değildir. Alan 500 metrekareyi aştığında veya karmaşık proses boruları içerdiğinde, geleneksel inşaat işleri arıtma mühendisliği EPC genel müteahhitlik modu, yapısal dayanıklılık ve kapsamlı boru düzeni açısından avantajlar sunar. Yeni bir enerji pili projesi şunu ölçtü: 800 metrekare Modüler çözümün kapsamlı maliyeti aslında gelenekselden %18 daha yüksekti; çünkü geniş açıklıklı alan yapısal güçlendirme maliyetleri, prefabrikasyonun avantajlarını dengeliyor.

Temel Ekipman Seçimi: FFU, Filtreler ve Zarf Yapıları için Eşleştirme Mantığı

Temiz oda sisteminin performansı, "zarf yapısı arıtma HVAC otomatik kontrol sistemi" üçlüsüne göre belirlenir; herhangi bir zayıf nokta, genel verimliliği düşürecektir.

Zarf Yapısı Hava Sızdırmazlığı: Temizliğin İlk Savunma Hattı

2026'da uygulanan GB/T 29468-2024 "Temiz Oda Zarf Yapısı Sandviç Paneller", çekirdek malzeme yangın derecelendirmeleri, yüzey kaplama korozyon direnci ve diğer zorlu gereksinimler için zorunlu göstergeleri açıklığa kavuşturdu. Seçim sırasında tedarikçilerden panel hava sızdırmazlık test raporları sunmaları istenmelidir; derz boşluğu hava kaçağı, temizlik uyumsuzluğunun temel nedenidir. Bir elektronik fabrikası projesinde birleştirme için standart dışı alüminyum profiller kullanıldı ve bu da ISO Sınıf 5 bölge parçacık sayımlarıyla sonuçlandı Standartları 2,3 kat aşan , gerektiren 47 gün Sızdırmazlık contalarını değiştirmek ve diferansiyel basıncı ayarlamak için yeniden çalışmak için.

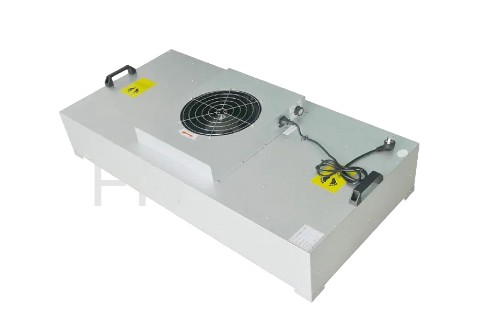

FFU Seçim Anahtar Parametreleri

FFU (Fan Filtre Ünitesi) seçimi üç temel parametreye dikkat edilmesini gerektirir:

• Fan ömrü: Kaliteli doğrudan tahrikli santrifüj fanların ulaşabileceği 50.000 saatten fazla
• Gürültü seviyesi: Çalışma bölgesi ≤65dB(A)
• Hız düzenleme aralığı: Kademesiz hız düzenlemesi farklı kapasite koşullarına uyum sağlar

Yarı iletken üretim hatları, tek yönlü akış oluşturmak için genellikle FFU tam kapsamlı tavanları kullanırken, farmasötik Sınıf C bölgeleri, tek yönlü olmayan akış yerel laminer akış başlığı kombinasyonlarını kullanabilir, FFU tedarikini %30 azaltmak .

Üç Aşamalı Filtre Yapılandırma Stratejisi

Filtre konfigürasyonu "birincil orta yüksek/ultra yüksek verimlilik" üç aşamalı filtrelemeyi takip eder. Kritik bir yanılgı, birincil filtre toz tutma kapasitesinin ihmal edilmesidir; kapasite yetersiz olduğunda, orta ve yüksek verimli filtreler zamanından önce tıkanarak sistem direncinin artmasına ve enerji tüketiminin artmasına neden olur. Öneriler:

1. Birincil: G4 dereceli panel filtreler (toz tutma kapasitesi ≥500g )
2. Orta: F8 sınıfı cep filtreleri
3. Terminal yüksek verimli filtreler (H13-H14 sınıfı) ile ≥%99,99 ≥0,3μm parçacıklar için verimlilik

Seçimde Ele Alınması Gereken 2026 Uyumluluk Güncellemeleri

2025-2026, temiz oda standartlarının yoğun şekilde güncellendiği bir dönemdir. Seçim sırasında aşağıdaki yeni düzenlemelerin göz ardı edilmesi, kabul başarısızlığına veya operasyonel uyumsuzluğa yol açabilir:

• GB/T 33556.1-2025 (1 Mayıs 2026'dan itibaren geçerli): Hastane temiz oda uygulama özellikleri, negatif basınç izolasyon koğuşunun güçlendirilmesi ve ameliyathane diferansiyel basıncının çevrimiçi izleme gereksinimleri
• GB/T 47162-2026 (1 Eylül 2026'dan itibaren geçerli): Temiz oda kapıları için genel teknik gereklilikler, kapı paneli hava sızdırmazlığı, conta dayanıklılığı ve gözlem penceresi yoğunlaşmaya karşı koruma için ilk kez ulusal standart niceliksel göstergeler
• GB/T 46376-2025 (1 Mayıs 2026'dan itibaren geçerlidir): Filtre değişimi, diferansiyel basınç kalibrasyonu ve diğer işlemler için izlenebilirliğe sahip tam yaşam döngüsü İşletme ve Bakım kayıtlarını gerektiren temiz oda işletimi ve bakım hizmeti standartları
• GB 50073-2013 2025 Kısmi Revizyon: Yeni yarı iletken yüksek kaliteli temiz oda atölyesi tasarım yönergeleri, ayrıca enerji tasarrufu sağlayan tasarım ve karbon emisyon kontrolü gereklilikleri

Seçim Kararı Kontrol Listesi: Yaygın Tuzaklardan Kaçınmak

Çözümü sonlandırmadan önce, öğe bazında doğrulama için aşağıdaki kontrol listesini kullanın:

Temiz oda sistemi seçim esasen "süreç gereksinimleri - uyumluluk çerçevesi - yaşam döngüsü maliyeti" arasında bir dengedir. 2026 trendi, yalnızca yüksek temizliğin peşinde koşmaya yönelik kaba modelin ortadan kaldırıldığını, yerini dijital simülasyona (BIM CFD hava akışı simülasyonu) dayalı hassas tasarımın, modülerleştirme ve zekayı derinlemesine entegre eden inşaat modlarının ve tasarım-inşaat-işletmeyi kapsayan tam yaşam döngüsü uyumluluk yönetiminin aldığını gösteriyor. İşletmeler seçim yaparken, yalnızca ilk teklifleri karşılaştırmak yerine, hizmet sağlayıcıların standartlar arası entegrasyon yeteneklerine ve sektör bilgisine sahip olup olmadıklarını değerlendirmeye öncelik vermelidir.

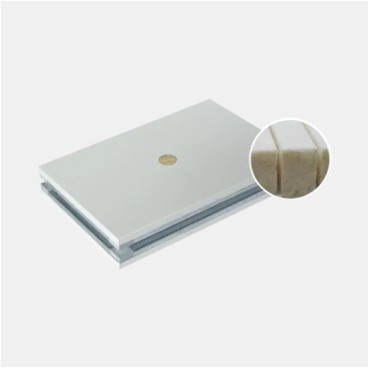

Nasıl Seçilir Paneller Elektronik Tozsuz Temiz Oda Sistemleri için mi?

Elektronik tozsuz bir atölye için temiz oda panellerini seçerken anahtar, yalnızca en pahalı malzemeyi seçmek değildir. Doğru seçim şunlara bağlıdır: temizlik seviyesi, nem koşulları, yangına dayanıklılık, antistatik gereksinimler ve bakım sıklığı . Çoğu elektronik üretim projesi için makine yapımı taş yünü paneller veya magnezyum bazlı paneller pratik ve güvenilir seçimlerdir.

• Genel elektronik montaj atölyeleri: Makine yapımı taş yünü temiz oda panelleri
• Yüksek temizlik atölyeleri: Magnezyum bazlı temiz oda panelleri
• Nemli ortamlar: Poliüretan temiz oda panelleri
• Sık değişiklik gerektiren alanlar: Alüminyum petek paneller
• ESD'ye duyarlı alanlar: Antistatik yüzey işlemine sahip paneller

Elektronik Temiz Odalarda Panel Seçimi Neden Önemlidir?

Temiz oda panelleri sadece duvar ve tavan malzemeleri değildir. Hava temizliğini, sızdırmazlık performansını ve uzun vadeli atölye stabilitesini doğrudan etkilerler. Elektronik üretimi toz parçacıklarına, nem dalgalanmalarına ve statik elektriğe karşı oldukça hassastır, bu nedenle zayıf panel seçimi ürün verimini düşürebilir.

• Bağlantı yerlerinden hava sızıntısı temizlik seviyelerini azaltır
• Nem deformasyonu kapı ve pencere sızdırmazlığını etkiler
• Toz oluşumu hassas bileşenleri kirletir
• Statik birikme elektronik cihazlara zarar verebilir
• Sık bakım, kesinti riskini artırır

Yaygın Temiz Oda Panel Tiplerinin Karşılaştırılması

Atölye Tipine Göre Panel Seçin

SMT Üretim Atölyesi

Ekipmanın yoğun olduğu ortamlarda sağlam yapı ve yangına dayanıklılık için taş yünü veya magnezyum bazlı paneller önerilir.

Hassas Montaj Atölyesi

Daha iyi düzlüğe sahip magnezyum bazlı paneller sızdırmazlık performansını artırmaya yardımcı olur.

Nemli İklim Elektronik Fabrikası

Poliüretan paneller, daha güçlü nem direnci ve yalıtım performansı nedeniyle uygundur.

Ar-Ge ve Test Alanları

Alüminyum petek paneller, gelecekte yerleşim düzenlemeleri gerektiren alanlar için idealdir.

Satın Almadan Önce Kontrol Edilecek Temel Faktörler

1. Çelik sac kalınlığı: Yapısal olarak kararlı özellikleri seçin.
2. Çekirdek yoğunluğu: Daha yüksek yoğunluk genellikle deformasyona karşı daha iyi direnç anlamına gelir.
3. Yangın derecesi: Daha yüksek yangına dayanıklılık derecelerine öncelik verin.
4. Hava sızdırmazlığı: Derz sızdırmazlık kalitesi temizliği doğrudan etkiler.
5. Yüzey kaplaması: Anti-statik veya korozyon direnci ihtiyaçlarına göre seçin.

Bütçe ve Uzun Vadeli Performans Nasıl Dengelenir?

Pratik bir yaklaşım Kritik bölgeler için birinci sınıf paneller ve destek alanları için standart paneller .

• Temel üretim bölgeleri: Yüksek stabiliteye sahip paneller
• Koridorlar ve depolama: Standart temiz oda panelleri
• Servis alanları: Temel muhafaza malzemeleri

Kurulum Kalitesi Nihai Sonuçları Belirler

Kurulum kalitesi düşükse mükemmel panel malzemeleri bile iyi performans gösteremez. Aşağıdakileri dikkatlice kontrol edin:

• Düzgün ve sızdırmaz panel bağlantıları
• Yumuşak köşe geçişleri
• Yalıtımlı tavan ve hava çıkış bağlantıları
• Kapı ve duvar panellerinin gömme montajı
• Makul bakım erişim açıklıkları

Sonuç

Seçerken paneller elektronik tozsuz bir temiz oda sistemi için öncelik verin temizlik stabilitesi > güvenlik > dayanıklılık > bakım kolaylığı . Çoğu elektronik fabrikası için taş yünü ve magnezyum bazlı paneller güvenilir ana seçimlerdir; poliüretan ve alüminyum petek paneller ise nemli veya esnek kullanım ortamları için daha iyidir.

Düşük Temizliğe Sahip Atölyelerde Hangisi Daha Pratiktir: Temiz Oda Panelleri or Temiz Oda Pencereleri ?

Temizliği düşük atölyelerde (örn. ISO Sınıf 8, ISO Sınıf 9 veya genel kontrollü üretim alanları ), yalnızca bir seçeneğe öncelik verilebiliyorsa, Temiz oda panelleri genellikle temiz oda pencerelerinden daha pratiktir . Bunun nedeni, panellerin daha geniş bir alanı kaplaması ve duvar sızdırmazlığını, temizleme verimliliğini, dayanıklılığı ve çevresel stabiliteyi doğrudan belirlemesidir.

Temiz oda pencereleri de kullanışlıdır ancak daha düşük dereceli temiz odalarda esas olarak aydınlatma, görünürlük ve yerel ayırma sağlarlar. Bunlar genellikle bir yönetim yükseltmesidir, paneller ise temel muhafaza yapısıdır.

• Sınırlı bütçe: Temiz oda panellerine öncelik verin
• Görünürlük gerekiyor: Temiz oda pencereleri ekleyin
• Yeni inşaat: Panelleri ve pencereleri birlikte planlayın

Neden Düşük Temizliğe Sahip Atölyeler Temiz Oda Panellerine Öncelik Vermeli?

Düşük temizliğe sahip atölyeler, gelişmiş temiz odalardan daha düşük standartlara sahip olsa da yine de toz kontrolü, nem direnci ve kirlilik yönetimi gerektirir. Ana duvar ve tavan malzemesi olarak temiz oda panellerinin çevreye daha doğrudan etkisi vardır.

• Genellikle kapak %80'den fazla muhafaza yüzeylerinin
• Pürüzsüz yüzeyler temizliği ve sanitasyonu kolaylaştırır
• Yalıtılmış bağlantılar dışarıdan toz sızmasını azaltır
• Isı ve ses yalıtımı atölye stabilitesini artırır
• Daha hızlı bakım ve daha kolay değiştirme

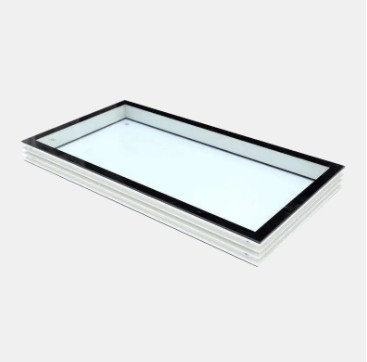

Temiz Oda Pencerelerinin Pratik Değeri

Temiz oda pencereleri önemsiz değildir. Düşük dereceli temiz odalarda esas olarak görsel yönetimi ve çalışma konforunu artırırlar. Gözlem, gün ışığı veya denetimin gerekli olduğu yerler için idealdirler.

• Odaya girmeden üretimi izleyin
• Doğal aydınlatma koşullarını iyileştirin
• Paketleme, muayene ve tampon bölgeler için uygundur
• Bölgeleme ve iş akışı denetimini destekleyin

Pratik Karşılaştırma: Paneller ve Windows

Panellerin Önceliklendirilmesine Daha Uygun Çalıştaylar

Gıda İşleme Alanları

Duvarların sık sık yıkanması gerekir, bu da leke ve korozyon direncini daha da önemli hale getirir.

Ambalaj Atölyeleri

Toz kontrolü ve temizlik, panelleri daha öncelikli hale getirir.

Depolama ve Tampon Bölgeler

Dayanıklı duvar sistemleri genellikle en pratik çözümdür.

Ne zaman Temiz Oda Pencereleri Öncelik Vermeye Değer mi

Denetim ve İzleme Alanları

Yöneticiler odaya girmeden işlemleri gözlemleyebilir.

Yüksek Trafik Bölgeleri

Görünürlük gereksiz kapı açıklıklarını azaltabilir.

Yetersiz Aydınlatılmış Atölyeler

Pencereler doğal ışığı artırır ve çalışanların konforunu artırır.

Düşük Temizliğe Sahip Atölyeler için Önerilen Yapılandırma

Düşük temizliğe sahip üretim alanlarının çoğu için pratik bir çözüm paneller first, windows second :

• Ana duvarlar ve tavanlar için temiz oda panelleri kullanın
• Önemli gözlem noktalarına sabit pencereler kurun
• Daha iyi sızdırmazlık için gereksiz açıklıkları azaltın
• Gerekirse daha sonra daha fazla pencere ekleyin

Sonuç

Temizliği düşük atölyelerde, temiz oda panelleri genellikle temiz oda pencerelerinden daha pratiktir çünkü temel sızdırmazlık performansı, dayanıklılık, temizleme verimliliği ve çevresel stabilite . Temiz oda pencereleri en iyi şekilde yönetim ve görünürlük için ek olarak kullanılır. Uzun vadeli pratiklik için önce panellere öncelik verin, ardından gerektiği şekilde pencere ekleyin.
