Doğru Nasıl Seçilir C-şekilli Çelik Aşıklar Bina Yükü Gereksinimlerine Göre Özellikler

Çelik yapı tasarımı için C-şekilli çelik aşık spesifikasyonlarının seçilmesindeki temel prensip, kesit yüksekliğinin (H) açıklığa veyaanının tipik olarak 1/35 ile 1/50 arasında olmasını sağlamak, kesit modülünün ise maksimum bükülme momentine dayanmasını sağlamaktır. Standart açıklığı 6 metre olan endüstriyel tesisler için tercih edilen özellikler genellikle C180×60×20×2,5 veya C200×70×20×3,0 olmaktadır. Ölü yüklerin, hareketli yüklerin ve çevresel yüklerin (rüzgar ve kar) hassas hesaplamalarına dayanarak özel spesifikasyonlar belirlenmelidir.

Anahtar Yük Türlerinin Seçime Özel Etkileri

Soğuk şekillendirilmiş ince duvarlı çelik bileşenler olarak C-şekilli çelik aşıklar yüksek bir mukavemet-ağırlık oranına sahiptir, ancak bunların farklı yük türlerine tepkileri önemli ölçüde farklılık gösterir:

Ölü Yükler ve Çatı Kaplama Sisteminin Öz Ağırlığı

Ölü yükler, renkli kaplamalı çelik sacların veya sandviç panellerin ağırlığını içerir. Örneğin, 75 mm kalınlığında cam yünü sandviç panel kullanılması, kendi ağırlığını metrekare başına yaklaşık 12-15 kg artırır. Çatıya fotovoltaik sistem kuruluysa, aşık duvar kalınlığı ilave 15-20kg/m² yüke göre 2,0 mm'den 2,5 mm'ye veya daha fazlasına çıkarılmalıdır.

İklimsel Çevre Yükleri (Rüzgar ve Kar)

Yoğun kar yükünün olduğu bölgelerde aşıkların aşırı basınç direncine sahip olması gerekir. Şiddetli rüzgarların olduğu kıyı bölgelerinde rüzgar emişi, aşık alt flanşının basınç altında stabilitesini kaybetmesine neden olabilir. Bu nedenle, burulma direncini artırmak için yüksek rüzgar basıncına sahip alanlarda flanş genişliği (B) 60 mm'den az olmayan spesifikasyonların seçilmesi önerilir.

Ortak Referans C-şekilli Çelik Aşıklar Teknik Özellikler ve Yük Aralıkları

Güvenliği ve malzeme ekonomisini dengelemek için geleneksel yük koşullarına dayalı endüstriyel seçim önerileri aşağıda verilmiştir:

Yapı Güvenliğini Artırmak İçin Pratik Seçim Önerileri

Spesifikasyonları belirlerken fiziksel boyutların yanı sıra aşağıdaki teknik noktalara da dikkat edilmelidir:

• Sapma Sınırlarını Kesinlikle Uygulayın: Tam yük kombinasyonlarında çatı aşıklarının sehimi L/150'yi geçmemelidir. Örneğin 6 metre açıklıklı bir aşıkın aşağı doğru sapması 40 mm içerisinde kontrol edilmelidir; aksi halde bölümün arttırılması gerekir.
• Malzeme Mukavemeti Optimizasyonu: Daha yüksek yüklere sahip projeler için, geleneksel Q235 yerine Q355 kalite çeliğin kullanılması, daha küçük spesifikasyonları korurken yük taşıma kapasitesini önemli ölçüde artırabilir ve ana yapının kendi ağırlığını etkili bir şekilde azaltabilir.
• Korozyona Direnç Konuları: Her ne kadar C-şekilli çelik aşıklar iyi bir korozyon direncine sahip olsa da, asidik veya kıyı ortamlarında, malzeme korozyonu nedeniyle yük taşıma kapasitesinde bir azalmayı önlemek için 275g/m²'den az olmayan galvanizli katmana sahip spesifikasyonlar seçilmelidir.

Hangisi Daha İyi Isı Yalıtım Performansına Sahiptir: Renk Kaplı Çelik Profilli Levhalar or Renkli Çelik Sandviç Paneller ?

Net sonuç şu ki Renkli Çelik Sandviç Paneller offer significantly superior thermal insulation performance Renk kaplı çelik profilli saclarla karşılaştırıldığında. Tek katmanlı profilli levha öncelikle ihmal edilebilir termal dirence sahip bir hava bariyeri görevi görürken, sandviç panel sağlam bir termal yalıtım oluşturan bir çekirdek yalıtım katmanı kullanır. Pratik endüstriyel uygulamalarda sandviç panellere geçiş, iç sıcaklıkta Yoğun yaz aylarında 10°C ila 15°C .

Temel Yapısal Farklılıklar ve Termal Direnç

Yalıtım performansındaki boşluk, bu iki malzemenin kesitsel bileşiminin doğrudan bir sonucudur:

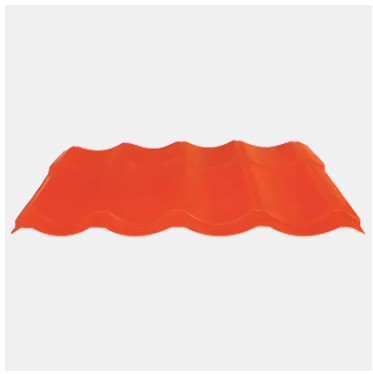

Tek Katlı Renkli Kaplamalı Çelik Profil Levhalar

Aşağıdaki gibi profilli sayfalar YX25-210-840 yüksek iletkenliğe sahip çelikten yapılmıştır. Entegre bir çekirdek olmadığında güneş ışınımından gelen ısı neredeyse anında binanın iç kısmına aktarılır. Bunlar ısıtılmayan depolar veya hangarlar için idealdir. termal düzenleme bir öncelik değildir .

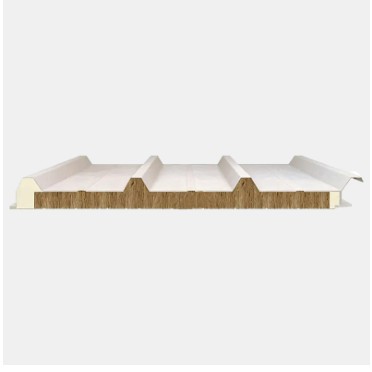

Kompozit Renkli Çelik Sandviç Paneller

Bu paneller, Poliüretan (PU), Taş Yünü veya EPS'den oluşan bir çekirdeği birbirine bağlayan iki çelik kaplamadan oluşur. Bu "sandviç" yapı, iletken ısı transferini etkili bir şekilde engeller. bir Poliüretan entegre panel örneğin modern endüstriyel yapılarda mevcut olan en yüksek termal verimliliği sağlar.

Teknik Veriler: Isıl İletkenlik Karşılaştırması

Aşağıdaki veriler çeşitli malzemelerin termal iletkenliğini (λ) göstermektedir. Daha düşük değerler daha iyi yalıtım özelliklerini temsil eder:

Stratejik Uygulama Esasları

Bu malzemeler arasında seçim yaparken projenin spesifik işlevsel gereksinimlerini göz önünde bulundurun:

• İklim Kontrollü Tesisler: Soğuk depolama veya gıda işleme için, Poliüretan entegre panels sıkı sıcaklık farklarını korumak için gereklidir.
• Endüstriyel Yangın Güvenliği: Yangına dayanıklılığın yalıtım kadar kritik olduğu yerlerde, Taşyünü sandviç paneller A sınıfı yangın koruması sunan en uygun seçimdir.
• Ekonomik Barınaklar: Aşağıdaki gibi profilli sayfalar YX35-125-750 iç iklimin yönetilmediği açık hava yapıları veya tarımsal binalar için uygun maliyetlidir.

Katma Değer Sandviç Panel Sistemleri

Isı düzenlemesinin ötesinde sandviç paneller, tek katmanlı levhalara göre çeşitli mühendislik avantajları sağlar:

• Akustik Sönümleme: Çekirdek malzeme yağmur ve rüzgardan kaynaklanan darbe gürültüsünü önemli ölçüde emer.
• Yapısal Dayanım: Kompozit sertliği şunları sağlar: C-şekilli çelik aşıklar arasında artan açıklıklar genel yapısal çelik kullanımını azaltır.
• Yoğuşma Kontrolü: Sürekli yalıtım, dahili nem oluşumunu (terlemeyi) önler, envanteri ve dahili donanımları korur.

Temel Avantaj Analizi: Yüksek Binalar Neden Çelik Zemin Kaplamasını Tercih Ediyor?

Çelik zemin kaplaması yalnızca inşaat aşaması için bir şablon değildir; tüm bina yaşam döngüsü boyunca kritik bir rol oynar:

Yapısal Performans ve Güvenlik

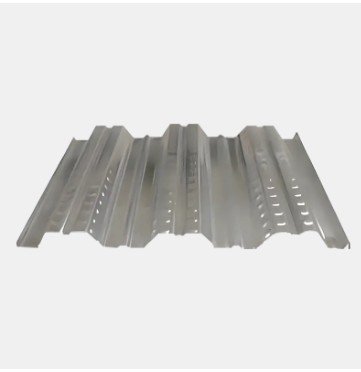

Çelik zemin kaplaması (örneğin YX 75-293-880 ağır hizmet tipi, yüksek mukavemetli model ) oluklu şekli sayesinde döşeme levhasının yanal sağlamlığını büyük ölçüde artırır. Yüksek binalarda bu kompozit döşeme yapısı sismik yedekliliği etkili bir şekilde artırır ve döşemeden hemen sonra sağlam bir çalışma platformu sağlayarak yüksek rakımlarda çalışanların güvenliğini sağlar.

Yapısal Ağırlıkta Önemli Azalma

Yüksek katlı bir binada her katın kendi ağırlığı, temel üzerinde büyük bir baskı oluşturur. Çelik zemin kaplamasının kullanılması beton levha kalınlığında azalmaya olanak tanır, Zemin ağırlığını önemli ölçüde hafifletmek . Bu, tasarımcıların ana çerçeve kiriş ve kolonlarının kesit boyutlarını azaltarak mimari alanın daha iyi kullanılmasını sağlar.

Teknik Parametrelerin Derinlemesine Karşılaştırması

Aşağıdaki tablo, yüksek katlı bir ortamda iki çözüm arasındaki performans farklarını açıkça göstermektedir:

Tipik Modeller İçin Uygulama Önerileri

Yüksek binalardaki farklı yük ve açıklık gereksinimlerine göre aşağıdaki profesyonel modeller önerilmektedir:

• YX 51-253-760 Yüksek Dişli Yük Taşıma Tipi: Mükemmel genel döşeme sertliği sağlayan geniş açıklıklı ofis binaları için uygundur.
• YX 35-125-750 Hafif Kompozit Tip: Konut binaları gibi hafif yük senaryoları için uygundur ve son derece yüksek kurulum verimliliği sunar.
• YX 51-304-914 Genişletilmiş Yük Taşıma Tipi: Geniş alanlı zemin döşemesi için uygundur, üst üste binen dikişleri azaltır ve hava sızdırmazlığını artırır.

Sonuç ve Uzman Tavsiyesi

Mekanik performans, inşaat hızı ve kapsamlı maliyetler göz önüne alındığında, çelik zemin kaplaması yüksek katlı bina zemin inşaatı için şüphesiz üstün bir seçimdir . Uygulama sırasında aşağıdakilerle birlikte çalışılması tavsiye edilir: C-şekilli çelik aşık sistemleri Tüm çelik yapı sistemi için daha istikrarlı ve güvenilir bir kuvvet iletimi sağlamak amacıyla duvar ve yardımcı destek tasarımı için.

Uygun nasıl seçilir Çelik Yapı Sistemleri açıklık ve yüke göre mi?

Doğru çelik yapı sistemini seçmek temel prensibi takip etmelidir: "Büyük açıklıklar için Kafes/Kafes sistemleri, yüksek yükler için Kompozit/Ağır hizmet sistemleri ve küçük ve orta açıklıklar için Portal Çerçeveler." Açıklık ve yük gereksinimlerini doğru bir şekilde eşleştirerek çelik tüketimindeki azalmayı en üst düzeye çıkarabilir ve yapısal güvenliği sağlarken inşaat döngülerini kısaltabilirsiniz. Genellikle standart endüstriyel tesisler için 18-36 metre Portal çerçeve sistemi, ekonomi ve istikrarın optimum dengesini temsil eder.

Açıklık Aralıklarına Göre Sistem Seçimi Önerileri

Açıklık, bileşenlerin kesit boyutlarını ve sapma kontrol standartlarını doğrudan belirler. Aşağıda farklı aralık aralıkları için tipik seçim referansları verilmiştir:

Küçük ve Orta Açıklık (12m - 24m)

Bu aralıkta bir Portal Çerçeve Sistemi tavsiye edilir. Bu sistem, ana sert çerçeve olarak masif ağ H-şekilli çelikten yararlanır ve aşağıdakilerle desteklenir: C-şekilli çelik aşıklar ikincil destek sistemi olarak. C-şekilli çelik aşıklar, kaplama yüklerini birincil yapıya etkili bir şekilde aktaran, kararlı kesitsel mekanik özelliklere, hafifliğe ve yüksek mukavemet-ağırlık oranına sahiptir.

Geniş Açıklık (24m - 48m)

Açıklık 30 metreyi aştığında katı ağ bileşenlerinin öz ağırlığı hızla artar. Bu gibi durumlarda, Çelik Boru Makasları veya Uzay Çerçeve yapıları öneriliyor. Bu sistemler, üyeler arasındaki sıkıştırma ve gerilim dönüşümü yoluyla malzeme kullanımını büyük ölçüde geliştirerek onları stadyumlar, uçak hangarları ve geniş açıklıklı endüstriyel lojistik merkezleri için uygun hale getirir.

Yük Koşullarının Bileşen Seçimine Özel Etkisi

Yükler ölü yüklerin yanı sıra kar, rüzgar ve vinç yükleri gibi canlı yükleri de içerir:

• Ağır Endüstriyel Yükler: Çatının büyük ekipmanı veya yüksek yoğunluklu işlemleri desteklemesi gerekiyorsa, Derin Oluklu Yük Taşıyan Çatılar (örn. YX50-410-820) veya yerel yük kapasitesini artırmak için yüksek mukavemetli profilli levhalar.
• Dinamik Yükler (Vinçler): Ağır vinçli tesisler için ana yapı kullanılmalıdır. kaynaklı H-kirişler veya kafes kolonlar gibi ağır hizmet tipi yüksek mukavemetli çelik zemin döşemeleriyle eşleştirilmiştir. YX 75-293-880 Sık görülen dinamik etkilerin üstesinden gelmek için.
• Çevre Koruma Yükleri: Rüzgar basıncının yüksek olduğu bölgelerde ikincil destek sistemi C-şekilli çelik aşıklar , istikrarlı mekanik performans sağlamak için daha yoğun bir şekilde yerleştirilmelidir.

Açıklık, Yük ve Yapısal Bileşen Eşleştirme Tablosu

Aşağıdaki tablo, çeşitli açıklık ve yük kombinasyonlarına dayalı olarak çelik yapı bileşenlerinin gerekliliklerini özetlemektedir:

Seçim Optimizasyonu için Pratik Stratejiler

Gerçek mühendislikte sistemi daha da optimize etmek için şu ayrıntılara odaklanın:

• Bina Zarfı Entegrasyonu: Seçme Poliüretan (PU) Entegre Paneller yalıtım ve hafiflik gereksinimlerini aynı anda karşılayarak, zarf sisteminin ağırlığının neden olduğu yapısal yükü azaltabilir.
• Zemin Sistemi Koordinasyonu: Yüksek katlı veya çok katlı yapılar için kompozit zemin döşemelerine öncelik verin. YX 32-130-780 istikrarlı bir kompozit yük taşıyan yapı oluşturmak için.
• Malzeme Tutarlılığı: Arasında mekanik parametre eşleşmesinin sağlanması C-şekilli çelik aşıklar , renkli kaplamalı profilli levhalar ve sandviç paneller binanın hizmet ömrünü ve bakım verimliliğini önemli ölçüde artırır.
