Temiz Oda Kapı Tipleri: Sürgülü Kapılar ve Çarpma Kapılar

ISO 8 koridoru ile ISO 7 doldurma odası arasındaki 4 m²'lik hava kilidi, duvar panelleri kaldırıldığında yaklaşık 900 mm net genişlik bırakır. Bu boşluğa 1000 mm'lik bir açılır kanat yerleştirdiğinizde, bir metrelik arkı doğrudan operatörün çalışma alanına doğru süpürür. Kayar kanat, zemin alanını çalmadan kapanır, ancak bir cebe veya yüzey yoluna ve personel tüm vardiya boyunca arabaları itiyorsa bir tahrike ihtiyaç duyar.

Bu tek ödünleşim çoğu temiz oda kapısı kararını açıklıyor. Çarpma kapılar varsayılandır: daha basit, daha ucuz, kendi kendine kapanan ve basınç farkına karşı yalıtımı daha kolay. Sürgülü kapılar, açıklık dar olduğunda, trafik yoğun olduğunda, kapı itilemeyecek kadar büyük olduğunda veya insanlar ve eşyalar geçerken odanın kapalı kalması gerektiğinde kazanır. Her iki tip de evrensel olarak daha iyi değildir ve yanlış seçim genellikle aylar sonra, eşikteki partikül sayısının artması veya iki haftada bir bakım ziyareti nedeniyle ortaya çıkar.

Aşağıda her bir türün, gerçek sahip olma maliyetinin bulunduğu ve her birinin artık mantıklı bir cevap olmaktan çıktığı gizli bir alanda nasıl davrandığı açıklanmaktadır. Daha geniş oda konsepti hala açıksa temiz oda sistemi seçim kılavuzu kapı programına ulaşmadan önce panelleri, tavanları ve hava akışını kapsar.

Sallanır Temiz Oda Kapısı Basınç Altında Nasıl Davranır?

Çarpma kapı bir çerçeve, bir menteşe seti, bir kanat ve bir contadan oluşur. Temiz odada önemli olan contadır. Kanat kapandığında çevre contası, aralarında 10 ila 15 Pa mesafe bulunan iki oda arasında hava geçişini durduracak kadar sıkıştırılmalıdır. Bu nedenle temiz oda yaprakları, minibüste kalanlar yerine sürekli contalar, ayarlanabilir menteşeler ve yaprak kütlesine göre daha yakın bir boyuta sahiptir.

Yaprak normalde yüksek basınçlı tarafa doğru sallanacak şekilde asılır. Basınç daha sonra kapıyı çerçeveden uzaklaştırmak yerine çerçevesinin içine doğru iter, böylece yorgun bir kapatıcı kapıyı sessizce bir sızıntı yoluna çevirmez. Pratik sonuç, bir salınım kanadının temiz odaya açılmasıdır; bu, önlük akışına ve araba yollarına göre saha yerine çizim üzerinde kontrol edilmeye değerdir.

Çarpma kapıların doğru cevap olduğu yer

Düşük ila orta düzeyde trafik, vardiya başına birkaç düzine hareket.
Dar açıklıklar, tipik olarak 800-1000 mm tek kanat veya 1200-1800 mm çift kanat.
Tekrarlanabilir bir contanın çevrim hızından daha önemli olduğu odalar.
Ray, cep veya başa takılan operatör için yer olmayan duvarlar.
Yaylı kapatıcının en basit arıza güvenliği olduğu, gücü olmayan açıklıklar.

Denetim sessiz bir avantajdır. Oda tekrar hizmete girdiğinde contayı görebilir, baskıyı hissedebilir ve birkaç dakika içinde yakınlaştırıcıyı ayarlayabilirsiniz.

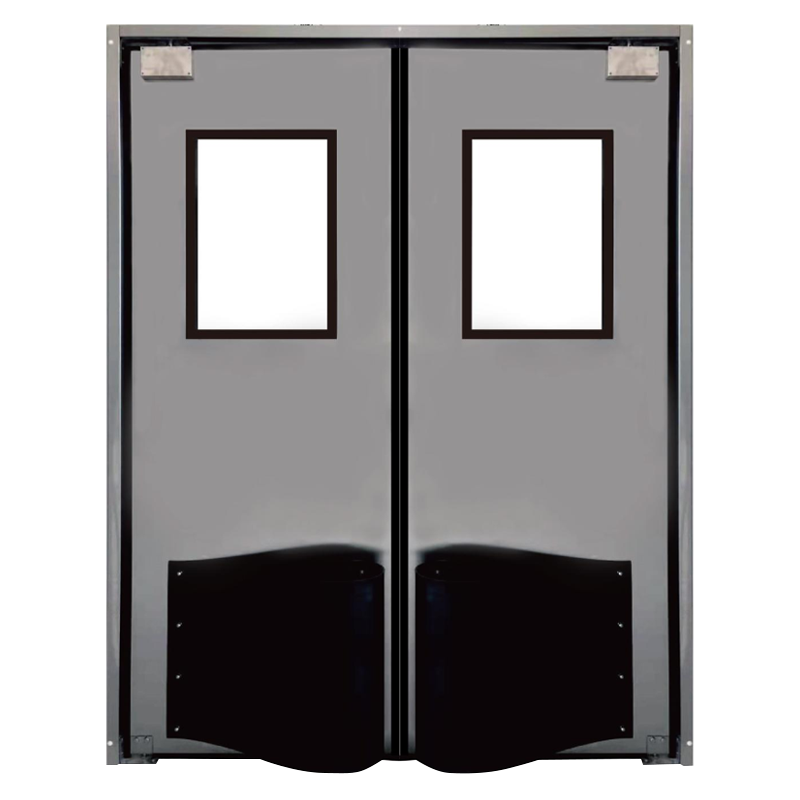

Swing Impact Door for High-Traffic Environments

Yoğun Trafikli Ortamlar için Çarpmalı Kapı Sık trafiğin dayanıklılık gerektirdiği hastaneler, temiz odalar ve depolar için uygun, darbeye dayanıklı panellere ve kolay kontrole sahip koruyucu bir döner kapı. Ürünü Görüntüle →

Kayar Temiz Oda Kapılarının Maliyetini Kazandığı Yer

Kayar kapı, bir mekanizma için bir menteşeyi değiştirir: silindirler, bir ray, bir alt kılavuz ve çoğu kurulumda bir kayış veya raf tahriki. Kanat duvara paralel hareket eder, böylece herhangi bir salınım arkı tüketmez. Sallanan bir kanadın rafları veya makine korumasını kirletebileceği kompakt hava kilitlerinde, soğuk odalarda ve malzeme koridorlarında kullanılmasının en büyük nedeni budur.

Ortak kayar konfigürasyonlar

Yüzeye monte: temiz taraftaki veya kirli taraftaki yüzeye sabitlenmiş ray; kurulumu ve bakımı en kolay düzenlemedir.
Teleskopik: Eşit olmayan genişlikteki iki veya daha fazla yaprak, duvar uzunluğu sınırlı olduğunda kısa bir cebe yığılır.
İkiye ayrılan: geniş açıklıklar ve yüksek akış için merkezden açılan iki kanat.
Hermetik kayma: Aşağı açılan veya şişirilebilen bir conta, kanadı yalnızca tamamen kapatıldığında sızdırmaz hale getirir.

Sızdırmazlık, sürgülü kapıların tarihsel olarak yetersiz kaldığı noktadır. Basit bir fırça veya dudak contası her döngüde çerçeve boyunca sürtünür ve yaprak esnemeye başlar başlamaz sızıntı yapar. Aşağıya doğru açılan bir conta, yalnızca kapalı konumda zemine ve çerçeveye temas ettiğinden bu aşınmayı önler ve sızıntı rakamları, döner kapınınkine yakındır.

Daha sonra sürüş seçimi ekonomiyi değiştirir. Elektrikli bir kayar kapı, içinden geçilebilen bir pencere veya hava duşu ile kilitlenebilir, böylece aynı anda yalnızca bir açıklık açılır; bu, manuel bir açılır kanadın, daha yakından mücadele eden elektrik çarpmaları olmadan yapamayacağı bir şeydir. Yaklaşık 2000 mm'lik açıklık genişliğinin üzerinde otomasyon, ağır manuel kanadı bir güvenlik sorununa dönüştüren erişim ve efor sorununu da ortadan kaldırır.

Temiz oda kapısı üreticisi Kaisier Dünyayı Temizliyor Teknoloji Yarını Güçlendiriyor Ürünü Görüntüle →

Kayar ve Sallanır Temiz Oda Kapıları: Yan Yana

Her iki sütun da panel duvarında aynı açıklığa, 10-15 Pa'lık bir farka ve aksi belirtilmediği sürece manuel kullanıma sahiptir. Otomasyon veya hermetik conta eklendiğinde rakamlar değişiyor.

1000 mm tek kanatlı kapı için tipik ödünleşimler; gerçek rakamlar basınç farkına, conta tasarımına ve tahrik özelliklerine bağlıdır.
Kriterler	Sallanır kapı	Sürgülü kapı
Açıklık gerekli	Yay yaprak genişliğine eşit, yaklaşık 1 m	Duvar yüzü boyunca parça veya cep
Mühür kalitesi	Mandal kenarında sıkıştırılmış sürekli conta	Contaya bağlıdır; açılır tip swing ile eşleşir
Basınç davranışı	Basınç, yaprağın çerçeveye yerleşmesine yardımcı olur	Basınç kanadı kılavuza doğru yükler
Döngü süresi	2-4 sn manuel veya motorlu	1-3 sn güç verilir, elle itilirse yavaşlar
Trafik kapasitesi	Vardiya başına birkaç düzine harekete uygundur	Sürekli akışa ve tramvay trafiğine uygundur
Geniş açıklıklar	Çift kanat ağırlaşıyor ve alana ihtiyaç duyuyor	İkiye ayrılan veya teleskopik kompakt kalmasını sağlar
Güç kaybı	Yay kapatıcı yaprağı kapalı duruma getirir	Manuel serbest bırakma; bazı sürücüler başarısız şekilde açılıyor
Bakım noktaları	Menteşeler, kapatıcı, conta	Makaralar, palet, kayış, kılavuz, conta
Kurulu maliyet	Alt taban çizgisi	Sürücü ve kontroller dahil edildiğinde daha yüksek
En uygun	Hava kilitleri, giyinme odaları, ISO 5-8 süitler	Dar duvar hatları, soğuk odalar, otomatik hatlar

Performansı Belirleyen Malzemeler, Contalar ve Donanımlar

Tip spesifikasyonun sadece yarısıdır. Zayıf contalı, mantıklı bir döner kapı başarısız olur ve iyi tasarlanmış hermetik contalı kayar kapı geçer. Kendi sınıfını koruyan bir kapıyı, her ay ayarlanması gereken bir kapıdan beş ayrıntı ayırır.

Kanat yapısı: kuru alanlar için toz kaplamalı çelik, silme bölgeleri için HPL kaplamalı alüminyum alaşım, yıkama ve korozyon direncinin önemli olduğu yerlerde 304 veya 316 paslanmaz çelik.
Conta: sürekli EPDM veya silikon, çerçeveyi sökmeden değiştirilebilir, kuvvet yerine ayarlanabilir donanımla sıkıştırılır.
Görüş paneli: sınıflandırılmış bölgeler arasında düz camlı ve çift camlı, böylece cam sızıntı yolu haline gelmez.
Donanım: paslanmaz menteşeler ve yaprak kütlesine göre daha yakın bir oran, ayrıca herhangi bir geniş kayar kanat üzerinde bir zemin kılavuzu.
Kontrol: ara kilitler, ayak sensörleri, kart okuyucular ve güç olmadan çalışan mekanik acil durum serbest bırakma mekanizması.

Paslanmaz yapraklar ilaç ve gıda tesislerinde yaygın olarak kullanılan bir çözümdür çünkü yüzeye zarar vermeden sık temizliği tolere ederler. Asıl soru, paslanmazın daha iyi görünüp görünmediği değil, temizleme rejiminin varlığın ömrü boyunca kaplanmış bir kaplamayı soyup çıkarmayacağıdır.

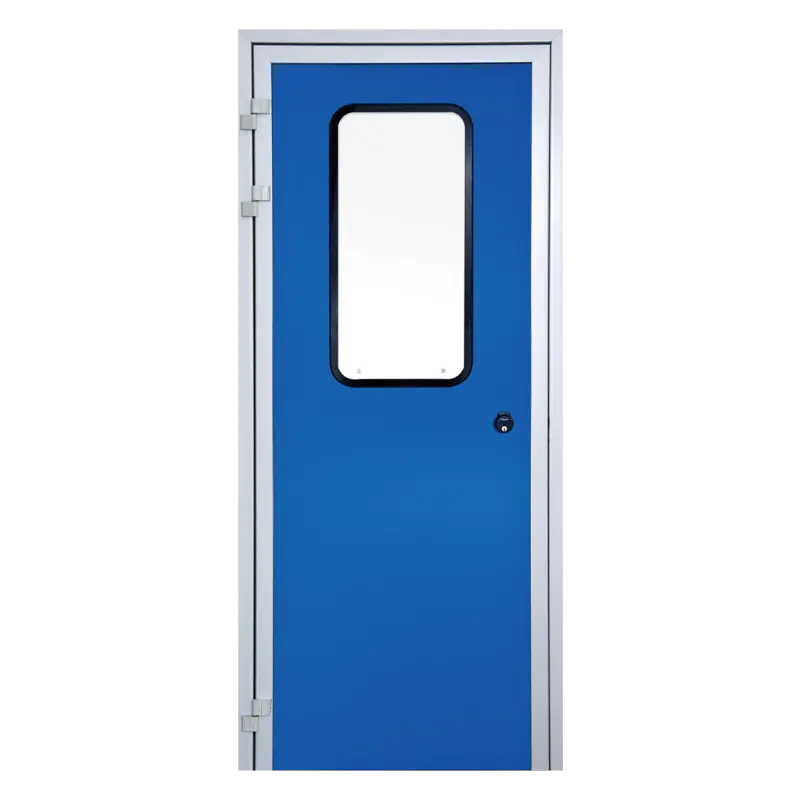

Stainless Steel Cleanroom Door for GMP Environments

GMP Ortamları için Paslanmaz Çelik Temiz Oda Kapısı GMP temiz odalar ve sık temizlik gerektiren steril ortamlar için uygun, dikişsiz yapıya ve çok aşamalı sızdırmazlığa sahip paslanmaz çelik temiz oda kapısı. Ürünü Görüntüle →

Pratik Bir Seçim Kontrol Listesi

Kapı programı kesinleşmeden önce bunların üzerinde çalışın. Bunlardan herhangi biri sadece modeli değil, türünü de değiştirebilir.

Her iki taraftaki net genişliği ve serbest duvar yüzünü ölçün; cevap genellikle bir türü hemen ortadan kaldırır.
Arabalar dahil, açıklık başına vardiya başına hareketleri sayın ve manuel kanadın gerçekçi olup olmadığına karar verin.
Basınç farkını ve yönünü doğrulayın, ardından kanadı buna göre asın veya yönlendirin.
Temizleme rejimini kontrol edin, çünkü bitirme işlemine estetikten çok önce karar verir.
Açıklığın içinden geçilen bir pencere, hava duşu veya erişim paneli ile kilitlenmesi gerekip gerekmediğine karar verin.
Arıza modunu kabul edin: Güç kaybı durumunda kapı kapanmalı mı, açık mı kalmalı, yoksa manuel kullanım için serbest mi bırakılmalı?

Sıkça Sorulan Sorular

Hangi tip ISO 5 temiz odaya uygundur?

Döner kapı olağan başlangıç noktasıdır çünkü sürekli sıkıştırılmış conta bu sınıftaki en basit güvenilir contadır. Hermetik kaymayı yalnızca düzende salınım arkı için yer yoksa veya açıklığın bir sonraki bölgeyle kenetlenmesi gerekiyorsa seçin.

Sürgülü bir kapı, basınç açısından döner bir kapıyla eşleşebilir mi?

Evet, yalnızca kapalı konumda sızdırmazlık sağlayan açılır veya şişirilebilir contayla. İz ne kadar iyi hizalanmış olursa olsun, yaprak esnediğinde düz bir fırça contası sızıntı yapacaktır.

Sallanan bir yaprağın ne kadar açıklığa ihtiyacı vardır?

Sap ve operatör için kabaca kanat genişliği artı 50-100 mm bırakın, dolayısıyla 900 mm'lik bir kanadın açıldığı tarafta yaklaşık bir metre temiz zemine ihtiyacı vardır.

Kayar temiz oda kapılarının her zaman güce ihtiyacı var mı?

Hayır. Yaklaşık 60 kg'a kadar olan yapraklar iyi silindirler üzerinde elle çalıştırılabilir. Bunun da ötesinde, manuel kullanım hem operatörü hem de palet hizalamasını zorlar.

Fazla Belirtmeden İkisi Arasında Seçim Yapmak

Çoğu tesiste her iki tür de bulunur ve bu doğru sonuçtur. Sert bir yalıtımın ve basit bakımın önemli olduğu hava kilitlerinde ve giyinme odalarında kanatları sallayın; duvarın kısa olduğu, trafiğin sabit olduğu veya açıklığın bir sonraki bölge ile kilitlenmesi gerektiği yerlerde kayan kapılar.

Açıklık, diferansiyel basınç ve trafik sayımına göre türüne karar verin, ardından kalan bütçeyi contaya, donanıma ve sürücüye harcayın. Kapı planının panel ve tavan yerleşimi ile birlikte gözden geçirilmesini istiyorsanız, bize çizimleri gönder ve parçalarla oluşturulabilir bir spesifikasyonla geri döneceğiz.
